NTN A-JEL210-200D1轴承代号说明
A
-
J
E
L
2
1
0
-
2
0
0
D
1
A-：从非锁定机构侧进行润滑
JEL：窄内圈，带偏心锁环
2：系列：轻型承重
10：内径系列：50 mm 系列
-：内径分隔符
200：内径：2 in
D1：带油槽油孔，可再润滑
A-：
从非锁定机构侧进行润滑
JEL：
窄内圈，带偏心锁环
2：
系列：轻型承重
10：
内径系列：50 mm 系列
-：
内径分隔符
200：
内径：2 in
D1：
带油槽油孔，可再润滑
NTN A-JEL210-200D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 黑色氧化物 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 3100转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 结构 | 单列 |
| 锁紧装置 | 偏心锁紧套 |
| 润滑方式 | 可再润滑 |
| 基础外圈型号 | 210 |
| 径向游隙 | CN |
| 基本额定静载荷 | 5200 lbf 23200 N 23.20 kN |
| 基本额定动载荷 | 7950 lbf 35300 N 35.30 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN A-JEL210-200D1轴承尺寸规格
| 超一流带偏心锁紧套的外球面轴承，狭窄内圈 - 球面外圈 - 尺寸 | |
| d | 2 in 50.800 mm |
| D | 3.5433 in 90.000 mm |
| C | 0.8661 in 22.000 mm |
| B | 1.1890 in 30.200 mm |
| B1 | 1.7205 in 43.700 mm |
| r | 0.0787 in 2.000 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.7362 in 69.500 mm |
| B5 | 0.7205 in 18.300 mm |
| S1 | 1.2874 in 32.700 mm |
| S | 0.4331 in 11.000 mm |
| F | 0.1693 in 4.300 mm |
NTN A-JEL210-200D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

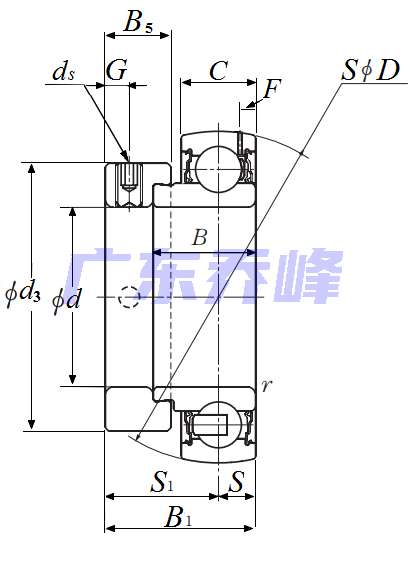

NTN A-JEL210-200D1轴承（二维剖面图）
NTN A-JEL210-200D1轴承尺寸图
NTN A-JEL210-200D1轴承相关配件/适用型号
| JELP-2S | 详细尺寸，d：50.800mm，h：57.20000mm，b：60.300mm，j：158.000mm，2b：114.300mm，r：206.400mm |
| JELPL-2S | 详细尺寸，d：50.800mm，h：55.60000mm，b：60.300mm，j：158.000mm，2b：111.900mm，r：206.400mm |
| JELFLU-2S | 详细尺寸，d：50.800mm，h：189.70000mm，b：46.000mm，r：115.900mm |
