NTN JELP-2S轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | A-JEL210-200D1 |
| 轴承座型号 | P210D1V50 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 表面涂层 | 黑色氧化物 |
| 基本额定动载荷 | 7950 lbf 35300 N 35.30 kN |
| 基本额定静载荷 | 5200 lbf 23200 N 23.20 kN |
| 最大拧紧力矩 | 138磅·英寸 |
| 极限转速 | 3100转/分钟 |
| 重量 | 7.253 lb 3.290 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN JELP-2S轴承尺寸规格
| 超一流轴承座带偏心锁紧套，高大基座，JELP型 - 尺寸 | |
| d | 2 in 50.800 mm |
| J | 6-7/32 in 158.0 mm |
| L | 8.1250 in 206.4 mm |
| A | 2.3750 in 60.3 mm |
| H | 2-1/4 in 57.2 mm |
| H1 | 0.8125 in 20.6 mm |
| H2 | 4.5000 in 114.3 mm |
| N | 0.6875 in 17.5 mm |
| N1 | 0.9375 in 23.8 mm |
| L1 | 2.5625 in 65.1 mm |
| B1 | 1.7205 in 43.700 mm |
| S | 0.4331 in 11.000 mm |
| F | 0.1693 in 4.300 mm |
NTN JELP-2S轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN JELP-2S轴承（二维剖面图）
NTN JELP-2S轴承（二维前视图）

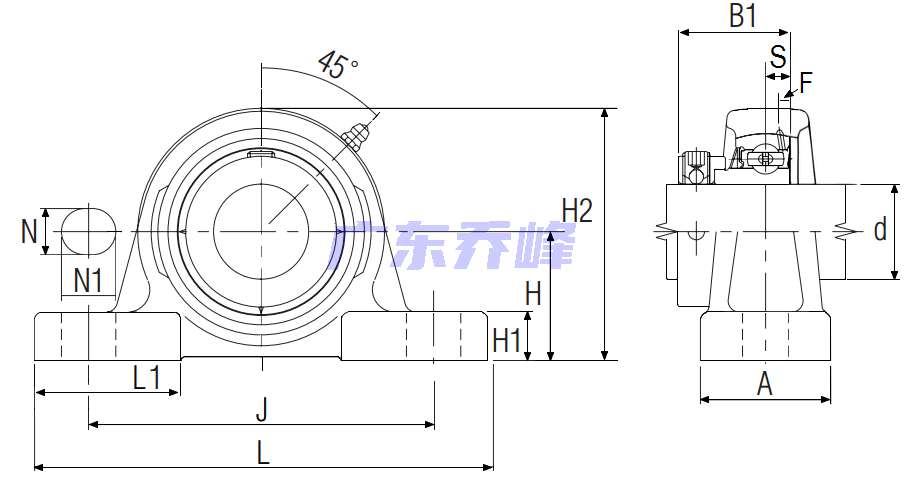

NTN JELP-2S轴承尺寸图
NTN JELP-2S轴承同尺寸型号
| ARP-2S | 详细尺寸，d：50.800mm，h：57.20000mm，b：60.300mm，j：158.000mm，2b：114.300mm，r：206.400mm |
| UCP-2S | 详细尺寸，d：50.800mm，h：57.20000mm，b：60.300mm，j：158.000mm，2b：114.300mm，r：206.400mm |
| JELP-2S | 详细尺寸，d：50.800mm，h：57.20000mm，b：60.300mm，j：158.000mm，2b：114.300mm，r：206.400mm |
| UELP-2S | 详细尺寸，d：50.800mm，h：57.20000mm，b：60.300mm，j：158.000mm，2b：114.300mm，r：206.400mm |
| 共计找到4条记录 | |
NTN JELP-2S轴承相关配件/适用型号
| A-JEL210-200D1 | 详细尺寸，d：50.800mm，dD：90.000mm，c：22.000mm，b：43.700mm，r：2.000mm |
