NTN AEL209-111D1轴承代号说明
A
E
L
2
0
9
-
1
1
1
D
1
AEL：窄内圈，带止动环槽
2：系列：轻型承重
09：内径系列：45 mm 系列
-：内径分隔符
111：内径：1.6875 in
D1：带油槽油孔，可再润滑
AEL：
窄内圈，带止动环槽
2：
系列：轻型承重
09：
内径系列：45 mm 系列
-：
内径分隔符
111：
内径：1.6875 in
D1：
带油槽油孔，可再润滑
NTN AEL209-111D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 3500转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 结构 | 单列 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL209-111 |
| 润滑方式 | 可再润滑 |
| 锁紧套型号 | EL209-111W3 |
| 基础外圈型号 | 209 |
| 径向游隙 | CN |
| 基本额定静载荷 | 4600 lbf 20400 N 20.40 kN |
| 基本额定动载荷 | 7300 lbf 32500 N 32.50 kN |
| 附件 | 双面密封 |
| 重量 | 1.704 lb 0.773 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN AEL209-111D1轴承尺寸规格
| 带偏心锁紧套的外球面轴承，狭窄内圈 - 球面外圈 - 尺寸 | |
| d | 1-11/16 in 42.863 mm |
| D | 3.3465 in 85.000 mm |
| C | 0.7480 in 19.000 mm |
| B | 1.1890 in 30.200 mm |
| B1 | 1.7205 in 43.700 mm |
| r | 0.0591 in 1.500 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.5000 in 63.500 mm |
| B5 | 0.7205 in 18.300 mm |
| S1 | 1.2874 in 32.700 mm |
| S | 0.4331 in 11.000 mm |
| F | 0.1260 in 3.200 mm |

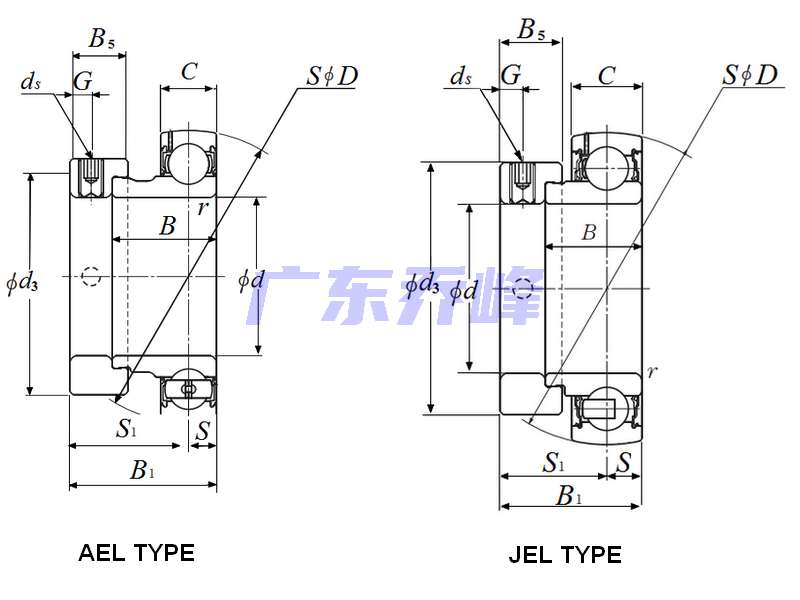

NTN AEL209-111D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN AEL209-111D1轴承（二维剖面图）
NTN AEL209-111D1轴承尺寸图
NTN AEL209-111D1轴承相关配件/适用型号
| AELP209-111D1 | 详细尺寸，d：42.863mm，h：54.00000mm，b：54.000mm，j：146.000mm，2b：106.000mm，r：190.000mm |
| AELFL209-111D1 | 详细尺寸，d：42.863mm，h：188.00000mm，b：38.000mm，j：148.000mm，r：108.000mm |
| EL209-111 | 详细尺寸，：18.288mm，j：63.500mm，r2max：6.800mm |
