NTN AELP209-111D1轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | AEL209-111D1 |
| 轴承座型号 | P209D1 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 7300 lbf 32500 N 32.50 kN |
| 基本额定静载荷 | 4600 lbf 20400 N 20.40 kN |
| 极限转速 | 3500转/分钟 |
| 重量 | 4.894 lb 2.220 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN AELP209-111D1轴承尺寸规格
| 轴承座，铸造外壳，带偏心锁紧套，AELP/AELPL型 - 尺寸 | |
| d | 1.6875 in 42.863 mm |
| J | 5.7500 in 146.0 mm |
| L | 7.4687 in 190.0 mm |
| A | 2.1250 in 54.0 mm |
| H | 2.1250 in 54.0 mm |
| H1 | 0.7812 in 20.0 mm |
| H2 | 4.1875 in 106.0 mm |
| L1 | 2.3750 in 60.0 mm |
| N | 0.6562 in 17.0 mm |
| N1 | 0.7812 in 20.0 mm |
| B1 | 1.7205 in 43.700 mm |
| S | 0.4331 in 11.000 mm |
| F | 0.1260 in 3.200 mm |
NTN AELP209-111D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN AELP209-111D1轴承（二维剖面图）
NTN AELP209-111D1轴承（二维前视图）

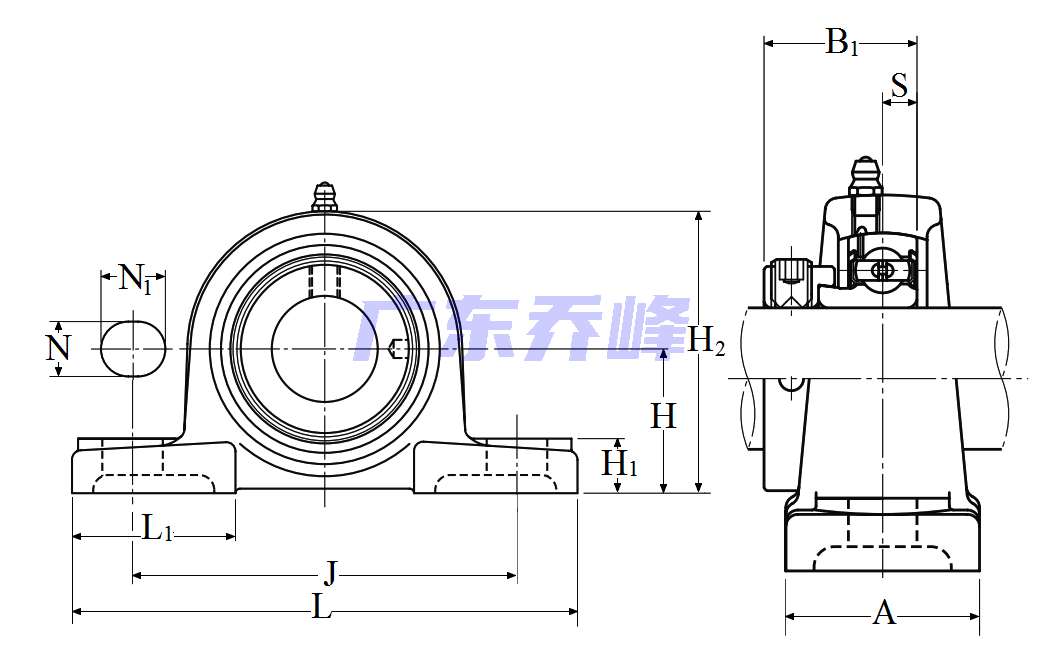

NTN AELP209-111D1轴承尺寸图
NTN AELP209-111D1轴承同尺寸型号
| UELP209-111D1 | 详细尺寸，d：42.863mm，h：54.00000mm，b：54.000mm，j：146.000mm，2b：106.000mm，r：190.000mm |
| UCP209-111D1 | 详细尺寸，d：42.863mm，h：54.00000mm，b：54.000mm，j：146.000mm，2b：106.000mm，r：190.000mm |
| AELP209-111D1 | 详细尺寸，d：42.863mm，h：54.00000mm，b：54.000mm，j：146.000mm，2b：106.000mm，r：190.000mm |
| UCP-1.11/16 | 详细尺寸，d：42.863mm，h：54.00000mm，b：54.000mm，j：149.200mm，2b：106.400mm，r：189.700mm |
| UELP-1.11/16 | 详细尺寸，d：42.863mm，h：54.00000mm，b：54.000mm，j：149.200mm，2b：106.400mm，r：189.700mm |
| 共计找到5条记录 | |
NTN AELP209-111D1轴承相关配件/适用型号
| AEL209-111D1 | 详细尺寸，d：42.863mm，dD：85.000mm，c：19.000mm，b：43.700mm，r：1.500mm |
