NTN ARFLU-1.1/2轴承技术规格
| 类型 | 双螺栓菱形法兰式轴承座单元 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | A-AR208-108D1 |
| 轴承座型号 | FLU208D1V50 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 表面涂层 | 黑色氧化物 |
| 性能 | 轻型 |
| 基本额定动载荷 | 6550 lbf 29100 N 29.10 kN |
| 基本额定静载荷 | 4000 lbf 17800 N 17.80 kN |
| 最大拧紧力矩 | 43磅·英寸 |
| 极限转速 | 3700转/分钟 |
| 重量 | 1.389 lb 0.630 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN ARFLU-1.1/2轴承尺寸规格
| 超一流双螺栓法兰式轴承座，带紧定螺钉，ARFLU型 - 尺寸 | |
| d | 1-1/2 in 38.100 mm |
| H | 6.7813 in 172.2 mm |
| L | 4.1250 in 104.8 mm |
| J | 5.6563 in 143.7 mm |
| A | 1.5313 in 38.9 mm |
| A0 | 2.0938 in 53.200 mm |
| A1 | 0.6563 in 16.7 mm |
| A2 | 0.9375 in 23.8 mm |
| N | 0.5156 in 13.1 mm |
| B | 1.5748 in 40.000 mm |
| S | 0.4331 in 11.000 mm |
| F | 0.1772 in 4.500 mm |
NTN ARFLU-1.1/2轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN ARFLU-1.1/2轴承（二维剖面图）
NTN ARFLU-1.1/2轴承（二维前视图）

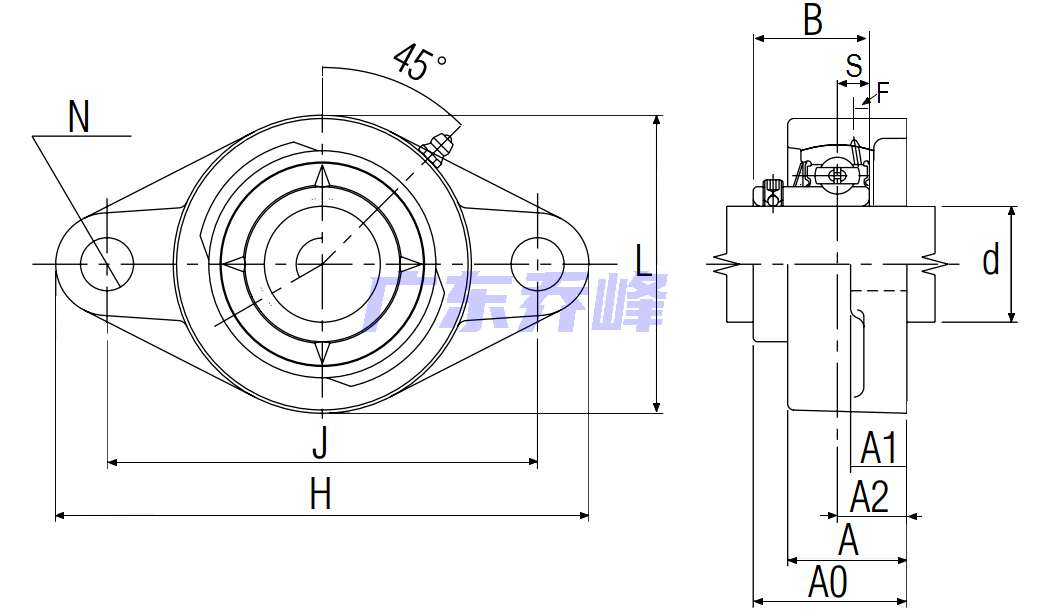

NTN ARFLU-1.1/2轴承尺寸图
NTN ARFLU-1.1/2轴承同尺寸型号
| UCFLU-1.1/2 | 详细尺寸，d：38.100mm，h：172.20000mm，b：38.900mm，j：143.700mm，r：104.800mm |
| ARFLU-1.1/2 | 详细尺寸，d：38.100mm，h：172.20000mm，b：38.900mm，j：143.700mm，r：104.800mm |
| UELFLU-1.1/2 | 详细尺寸，d：38.100mm，h：172.20000mm，b：38.900mm，r：104.800mm |
| 共计找到3条记录 | |
NTN ARFLU-1.1/2轴承相关配件/适用型号
| A-AR208-108D1 | 详细尺寸，d：38.100mm，dD：80.000mm，c：22.000mm，b：40.000mm，r：1.500mm |
