NTN CM-UCP215-300D1轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UC215-300D1 |
| 轴承座型号 | P215D1 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 一端开式，一端封闭式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 14800 lbf 66000 N 66.00 kN |
| 基本额定静载荷 | 11100 lbf 49500 N 49.50 kN |
| 极限转速 | 2100转/分钟 |
| 重量 | 11.000 lb 24.000 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN CM-UCP215-300D1轴承尺寸规格
| 轴承座，带紧定螺钉，铸造防尘盖，封闭端盖，UCP型 - 尺寸 | |
| d | 3.0000 in 76.200 mm |
| J | 8.5312 in 217.0 mm |
| L | 10.8125 in 275.0 mm |
| A | 2.9062 in 74.0 mm |
| A5 | 5.3125 in 135.000 mm |
| H | 3.2500 in 82.6 mm |
| H1 | 1.0937 in 28.0 mm |
| H3 | 6.6250 in 168.0 mm |
| L1 | 3.1562 in 80.0 mm |
| N | 0.9687 in 25.0 mm |
| N1 | 1.0937 in 28.0 mm |
| B | 3.0630 in 77.800 mm |
| S | 1.3110 in 33.300 mm |
| F | 0.3543 in 9.000 mm |
NTN CM-UCP215-300D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN CM-UCP215-300D1轴承（二维剖面图）
NTN CM-UCP215-300D1轴承（二维前视图）

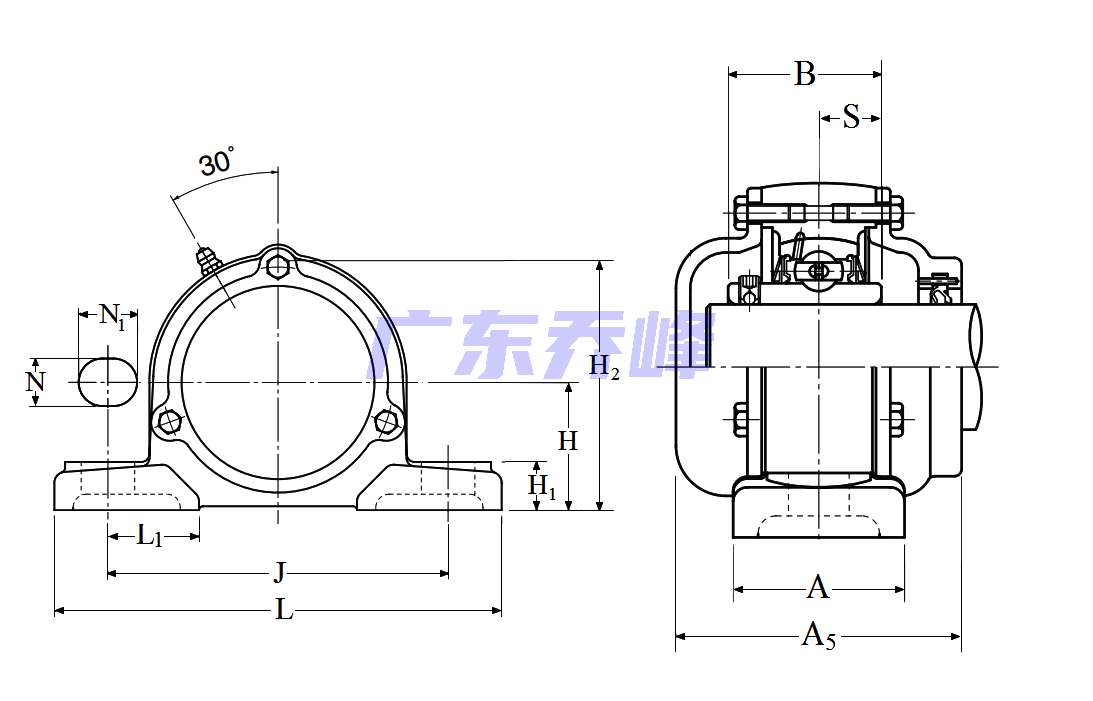

NTN CM-UCP215-300D1轴承尺寸图
NTN CM-UCP215-300D1轴承相关配件/适用型号
| UC215-300D1 | 详细尺寸，d：76.200mm，dD：130.000mm，c：34.000mm，b：77.800mm，r：2.000mm |
