NTN CM-UKFC209D1 (when used with HA2309)轴承技术规格
| 类型 | 四螺栓圆形法兰式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定衬套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UK209D1 |
| 轴承座型号 | FC209D1 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 封闭式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 7300 lbf 32500 N 32.50 kN |
| 基本额定静载荷 | 4600 lbf 20400 N 20.40 kN |
| 重量 | 3.400 kg7.500 lb |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN CM-UKFC209D1 (when used with HA2309)轴承尺寸规格
| 四螺栓圆形法兰式轴承座，铸造外壳，带紧定衬套，铸造防尘盖，封闭端盖，UKFC型 - 尺寸 | |
| d | 1.4375 in 36.513 mm |
| L | 6.3125 in 160.0 mm |
| J | 5.2031 in 132.0 mm |
| J1 | 3.6719 in 93.3 mm |
| A1c | 1.0313 in 26.0 mm |
| A2 | 0.3906 in 10.0 mm |
| A3 | 0.4724 in 12.0 mm |
| A5 | 2.7500 in 70.000 mm |
| H3 | 4.1339 in 105.0 mm |
| N | 0.6250 in 16.0 mm |
| B1 | 1.9690 in 50.000 mm |
| F | 0.1929 in 4.900 mm |
| 注意 | 销售图纸反映的是不带紧定衬套的尺寸，实际上是带的，因此需要注意。如不能很好把握，可直接致电020-81178086咨询我们。 |
NTN CM-UKFC209D1 (when used with HA2309)轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN CM-UKFC209D1 (when used with HA2309)轴承（二维剖面图）
NTN CM-UKFC209D1 (when used with HA2309)轴承（二维前视图）

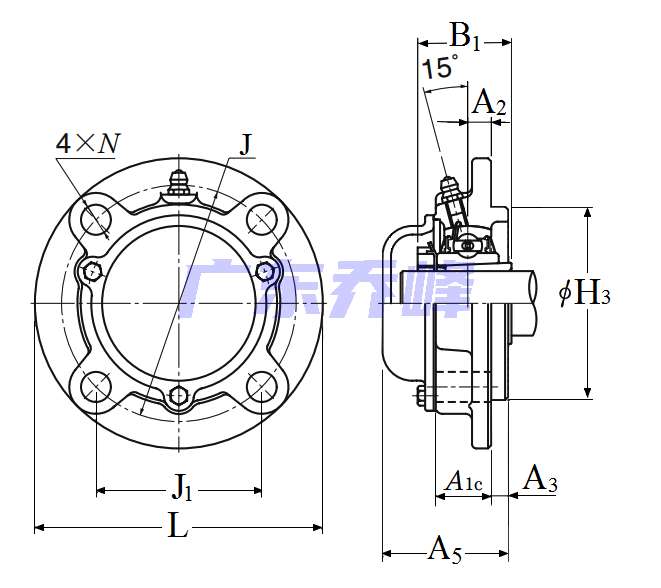

NTN CM-UKFC209D1 (when used with HA2309)轴承尺寸图
NTN CM-UKFC209D1 (when used with HA2309)轴承同尺寸型号
| C-UKFC209D1 (when used with HA2309) | 详细尺寸，d：36.513mm，j：132.000mm，bi：70.000mm，r：160.000mm |
| CM-UKFC209D1 (when used with HA2309) | 详细尺寸，d：36.513mm，j：132.000mm，bi：70.000mm，r：160.000mm |
| 共计找到2条记录 | |
NTN CM-UKFC209D1 (when used with HA2309)轴承相关配件/适用型号
| UK209D1 | 详细尺寸，d：45.000mm，dD：85.000mm，c：22.000mm，b：31.000mm |
