NTN MU1308CHL轴承代号说明
M
U
1
3
0
8
C
H
L
MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：宽度系列：01系列
3：尺寸系列：03系列
08：内径：40 mm
C：滑动外圈
H：外圈外径上带盲销孔
L：复合钢保持架
MU：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：
宽度系列：01系列
3：
尺寸系列：03系列
08：
内径：40 mm
C：
滑动外圈
H：
外圈外径上带盲销孔
L：
复合钢保持架
NTN MU1308CHL轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 20800 lbf 92500 N 92.50 kN |
| 基本额定动载荷 | 19600 lbf 87000 N 87.00 kN |
| 附件 | 开式 |
| 重量 | 1.682 lb 0.763 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MU1308CHL轴承尺寸规格
| 可分离外圈轴承 -内圈带两个加强筋，普通外圈，销钉孔 - 尺寸 | |
| B | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| W | 0.9055 in 23.000 mm |
| C | 3.0579 in 77.670 mm |
| F | 2.2441 in 57.000 mm |
| a | 0.3118 in 7.920 mm |
| b | 0.1098 in 2.790 mm |
| R | 0.0598 in 1.520 mm |
| U（普通内外圈） | 1.9291 in 49.000 mm |
| V（加强筋内外圈） | 2.0512 in 52.100 mm |
| X（普通内外圈） | 3.2008 in 81.300 mm |
| Z（加强筋内外圈） | 3.0512 in 77.500 mm |
| r | 0.0598 in 1.520 mm |
NTN MU1308CHL轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

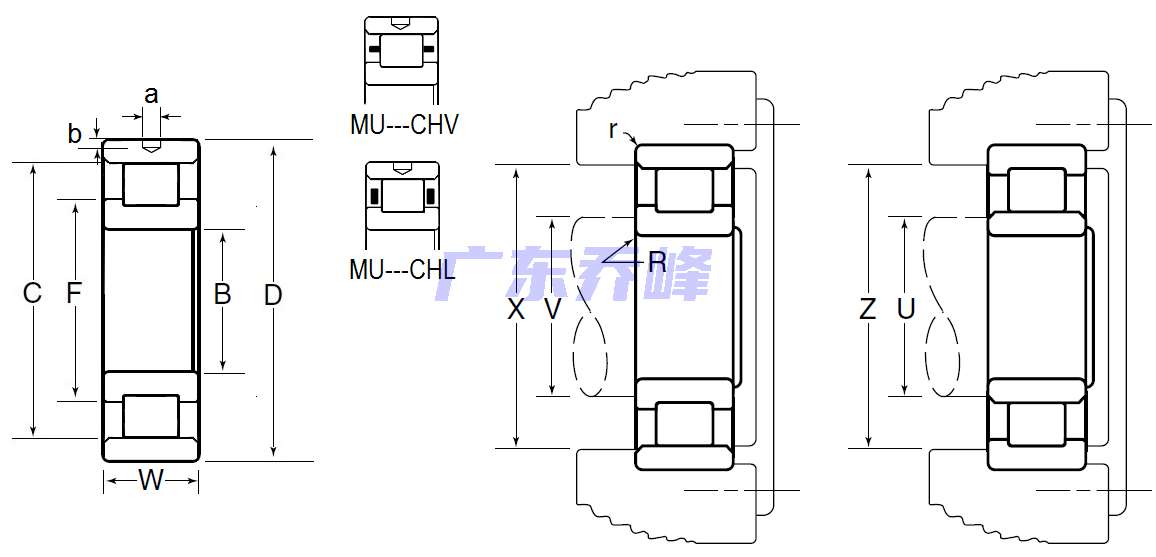

NTN MU1308CHL轴承（二维剖面图）
NTN MU1308CHL轴承尺寸图
