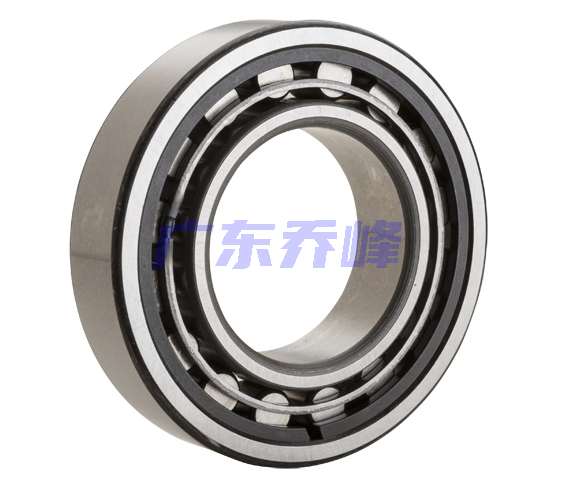

NTN MA5219TX轴承代号说明
M
A
5
2
1
9
T
X
MA：M：NTN BOWER产品，标准公制尺寸系列，A：滑动内圈
5：宽度系列：05系列
2：尺寸系列：02系列
19：内径：95 mm
T：外圈内径中带双挡边
X：X-Bar复合钢
MA：
M：NTN BOWER产品，标准公制尺寸系列，A：滑动内圈
5：
宽度系列：05系列
2：
尺寸系列：02系列
19：
内径：95 mm
T：
外圈内径中带双挡边
X：
X-Bar复合钢
NTN MA5219TX轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | X-Bar复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 126000 lbf 560000 N 560.00 kN |
| 基本额定动载荷 | 83000 lbf 370000 N 370.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MA5219TX轴承尺寸规格
| 圆柱滚子轴承 -可分离型，普通内圈，外圈带两个挡圈 - 尺寸 | |
| B | 3.7402 in 95.000 mm |
| D | 6.6929 in 170.000 mm |
| W | 2.1875 in 55.562 mm |
| A | 4.4689 in 113.510 mm |
| C | 5.9539 in 151.230 mm |
| R | 0.1252 in 3.180 mm |
| U（普通内外圈） | 4.2913 in 109.000 mm |
| V（加强筋内外圈） | 4.4606 in 113.300 mm |
| X（普通内外圈） | 6.1811 in 157.000 mm |
| Z（加强筋内外圈） | 5.9488 in 151.100 mm |
| r | 0.0799 in 2.030 mm |
NTN MA5219TX轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

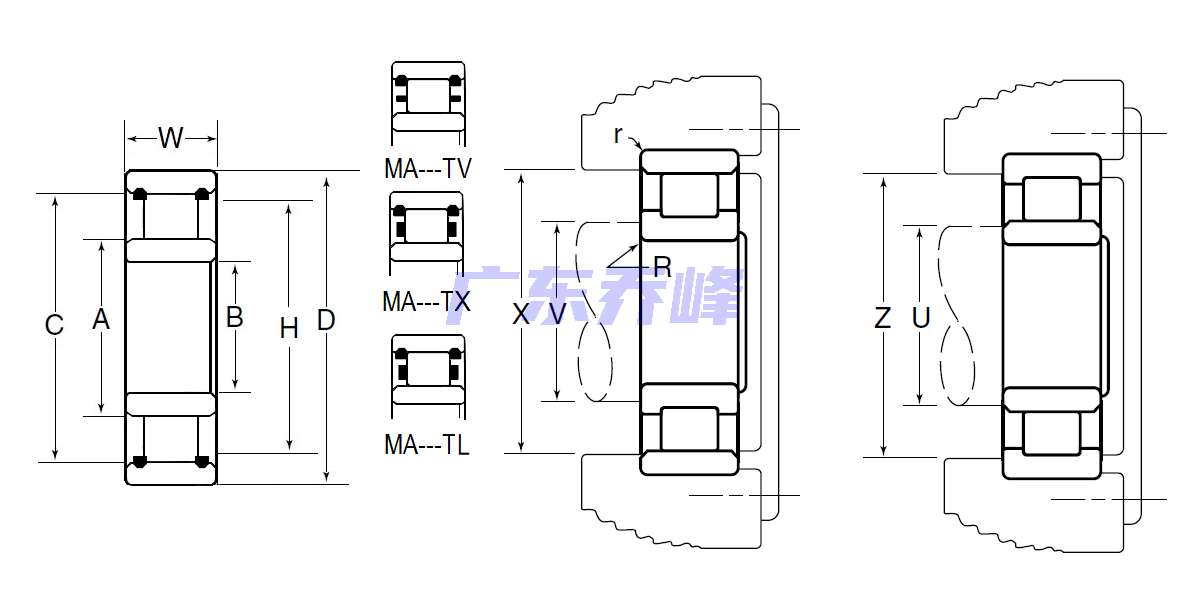

NTN MA5219TX轴承（二维剖面图）
NTN MA5219TX轴承尺寸图
