NTN MA5220EL轴承代号说明
M
A
5
2
2
0
E
L
MA：M：NTN BOWER产品，标准公制尺寸系列，A：滑动内圈
5：宽度系列：05系列
2：尺寸系列：02系列
20：内径：100 mm
E：外圈双挡边
L：复合钢保持架
MA：
M：NTN BOWER产品，标准公制尺寸系列，A：滑动内圈
5：
宽度系列：05系列
2：
尺寸系列：02系列
20：
内径：100 mm
E：
外圈双挡边
L：
复合钢保持架
NTN MA5220EL轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 147000 lbf 655000 N 655.00 kN |
| 基本额定动载荷 | 95500 lbf 425000 N 425.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MA5220EL轴承尺寸规格
| 圆柱滚子轴承 -可分离型，普通内圈，外圈带两个加强筋 - 尺寸 | |
| B | 3.9370 in 100.000 mm |
| D | 7.0866 in 180.000 mm |
| W | 2.3750 in 60.325 mm |
| A | 4.7642 in 121.010 mm |
| H | 6.0701 in 154.180 mm |
| R | 0.1559 in 3.960 mm |
| U（普通内外圈） | 4.5709 in 116.100 mm |
| V（加强筋内外圈） | 4.7598 in 120.900 mm |
| X（普通内外圈） | 6.5787 in 167.100 mm |
| Z（加强筋内外圈） | 6.3386 in 161.000 mm |
| r | 0.0799 in 2.030 mm |
NTN MA5220EL轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN MA5220EL轴承（二维剖面图）

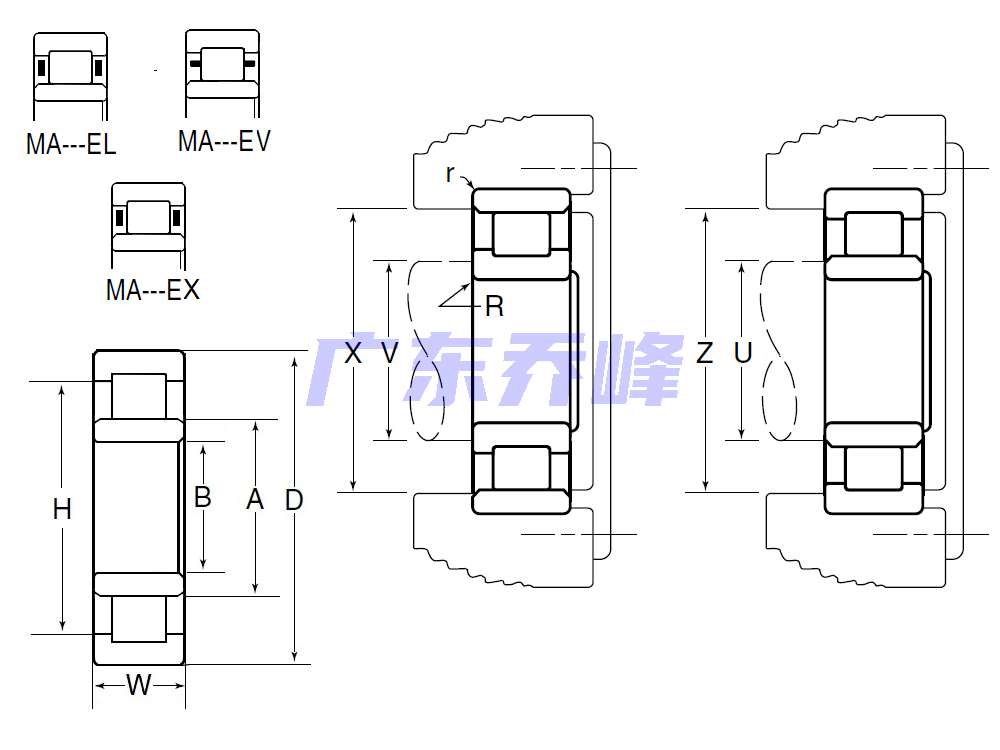

NTN MA5220EL轴承尺寸图
