NTN-SNR MLCH7018CVDUJ74S轴承代号说明
M
L
C
H
7
0
1
8
C
V
D
U
J
7
4
S
ML：高转速高精度角接触轴承
CH：陶瓷球
7：角接触球轴承
0：尺寸系列：10系列
18：内径：90 mm
C：接触角 17º
V：高精度
DU：通用配对
J7：轻微预紧
4S：P4S高转速精度，ISO 4级（相当于ABEC 7）
ML：
高转速高精度角接触轴承
CH：
陶瓷球
7：
角接触球轴承
0：
尺寸系列：10系列
18：
内径：90 mm
C：
接触角 17º
V：
高精度
DU：
通用配对
J7：
轻微预紧
4S：
P4S高转速精度，ISO 4级（相当于ABEC 7）
NTN-SNR MLCH7018CVDUJ74S轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 陶瓷 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 预紧力 | 轻型 |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR MLCH7018CVDUJ74S轴承尺寸规格
| 高速双列混合陶瓷角接触球轴承，高精度 - 万能平顶轴承 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 0.9449 in 24.000 mm |
| 2B | 1.8898 in 48.000 mm |
| r2 max | 0.0591 in 1.500 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接触角 | 17 º |
| d2 | 4.1929 in 106.500 mm |
| d3 | 4.0551 in 103.000 mm |
| D1 | 4.9016 in 124.500 mm |
| D4 | 5.1181 in 130.000 mm |
| D5 | 4.3504 in 110.500 mm |
| E | 0.1039 in 2.640 mm |
NTN-SNR MLCH7018CVDUJ74S轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

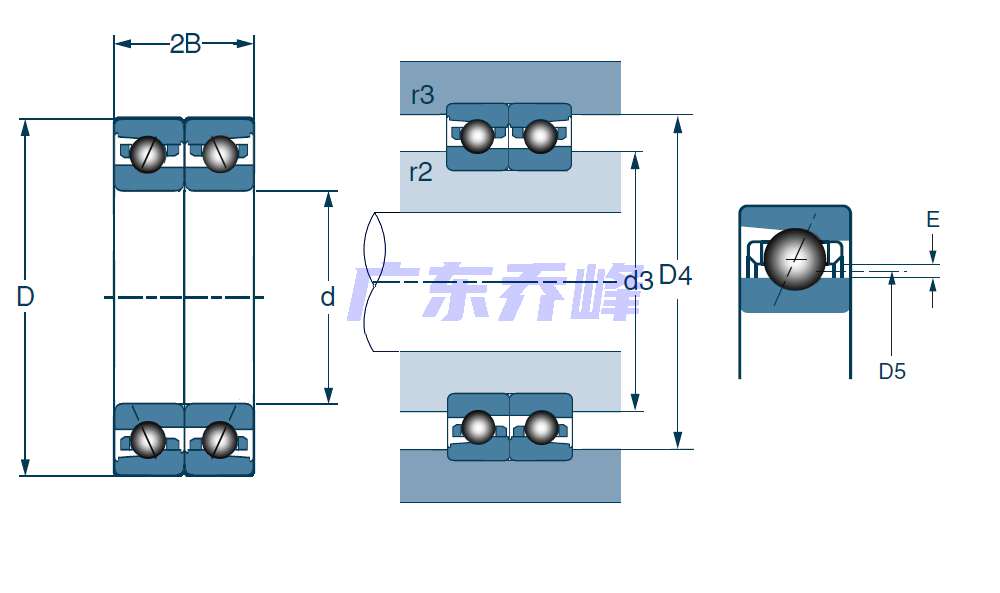

NTN-SNR MLCH7018CVDUJ74S轴承（二维剖面图）
NTN-SNR MLCH7018CVDUJ74S轴承尺寸图
