NTN MU1228UV轴承代号说明
M
U
1
2
2
8
U
V
MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：宽度系列：01系列
2：尺寸系列：02系列
28：内径：140 mm
U：外环内径上带一个挡边和一个挡圈
V：一体成型钢保持架
MU：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：
宽度系列：01系列
2：
尺寸系列：02系列
28：
内径：140 mm
U：
外环内径上带一个挡边和一个挡圈
V：
一体成型钢保持架
NTN MU1228UV轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 一体成型，钢质 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 114000 lbf 505000 N 505.00 kN |
| 基本额定动载荷 | 86500 lbf 385000 N 385.00 kN |
| 附件 | 开式 |
| 重量 | 19.110 lb 8.668 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MU1228UV轴承尺寸规格
| 圆柱滚子轴承 - 不可分离型，内圈带两个加强筋，外圈带一个加强筋，带挡圈 - 尺寸 | |
| B | 5.5118 in 140.000 mm |
| D | 9.8425 in 250.000 mm |
| W | 1.6535 in 42.000 mm |
| C | 8.8350 in 224.410 mm |
| F | 7.0500 in 179.070 mm |
| H | 8.4402 in 214.380 mm |
| R | 0.1000 in 2.540 mm |
| U（普通内外圈） | 6.3583 in 161.500 mm |
| V（加强筋内外圈） | 6.6299 in 168.400 mm |
| X（普通内外圈） | 9.1496 in 232.400 mm |
| Z（加强筋内外圈） | 8.8307 in 224.300 mm |
| r | 0.1000 in 2.540 mm |
NTN MU1228UV轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN MU1228UV轴承（二维剖面图）

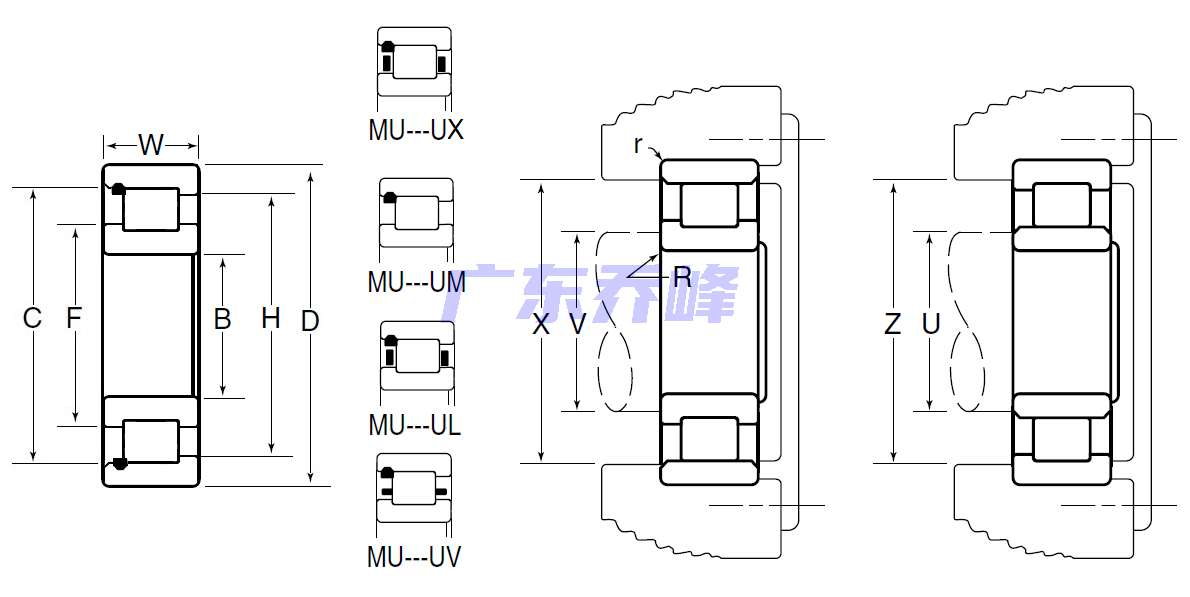

NTN MU1228UV轴承尺寸图
