NTN SFCW2222N1轴承技术规格
| 类型 | 四螺栓圆形法兰式轴承座 |
| 轴承类型 | 调心滚子轴承 |
| 锁紧装置 | 紧定衬套 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | MX-W22222EALLKD1C3 |
| 轴承座型号 | SFC222N1 |
| 紧定衬套型号 | H2322XM1 |
| 壳体材质 | 球墨铸铁 |
| 壳体铸造型式 | 一体成型 |
| 性能 | 重型 |
| 端盖类型 | 开式 |
| 基本额定动载荷 | 135000 lbf 602000 N 602.00 kN |
| 基本额定静载荷 | 145000 lbf 643000 N 643.00 kN |
| 极限转速 | 1400转/分钟 |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
| 润滑方式 | 可再润滑 |
NTN SFCW2222N1轴承尺寸规格
| 密封球面法兰式轴承座单元，SFCW系列 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| a | 14.3701 in 365.0 mm |
| b | 3.9370 in 100.0 mm |
| c | 1.2598 in 32.0 mm |
| m | 12.2047 in 310.0 mm |
| f | 10.0000 in 255.0 mm |
| j | 1.6535 in 42.0 mm |
| s | 0.7874 in 20.0 mm |
| 注意 | 销售图纸反映的是不带紧定衬套的尺寸，实际上是带的，因此需要注意。如不能很好把握，可直接致电020-81178086咨询我们。 |
NTN SFCW2222N1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN SFCW2222N1轴承（二维剖面图）
NTN SFCW2222N1轴承（二维前视图）

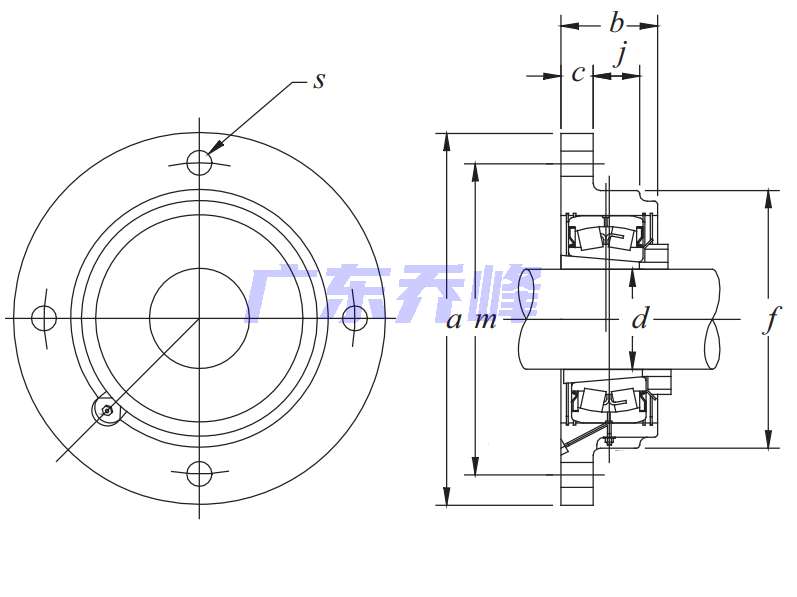

NTN SFCW2222N1轴承尺寸图
NTN SFCW2222N1轴承安装指南
| 轴向位移 - Min. | 0.030 in |
| 轴向位移 - Max. | 0.043 in |
| 推荐的锁紧螺母旋转角度 | 180 º |
| 液压 - Min. | 2650 lb/in² |
| 液压 - Max. | 3700 lb/in² |
NTN SFCW2222N1轴承同尺寸型号
| C-SFCW2222N1 | 详细尺寸，d：100.000mm，f：365.000mm，c：32.000mm，b：100.000mm，：310.000mm |
| SFCW2222N1 | 详细尺寸，d：100.000mm，f：365.000mm，c：32.000mm，b：100.000mm，：310.000mm |
| 共计找到2条记录 | |
NTN SFCW2222N1轴承相关配件/适用型号
| MX-W22222EALLKD1C3 | 详细尺寸，d：110.000mm，dD：200.000mm，b：71.000mm，r：1.500mm |
