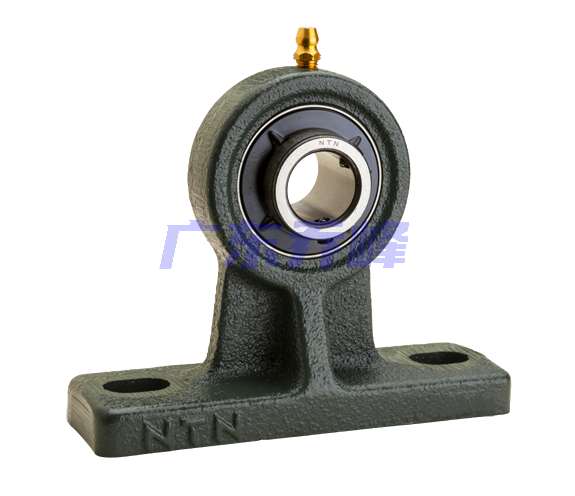

NTN UCHP205D1轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UC205D1 |
| 轴承座型号 | HP205D1 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 性能 | 轻型 |
| 端盖类型 | 开式 |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 基本额定静载荷 | 1760 lbf 7850 N 7.85 kN |
| 极限转速 | 5900转/分钟 |
| 重量 | 2.700 lb 1.200 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN UCHP205D1轴承尺寸规格
| 轴承座，带紧定螺钉，铸造外壳，中心高，UCHP型 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| J | 4.1250 in 105.0 mm |
| L | 5.5937 in 142.0 mm |
| A | 1.9687 in 50.0 mm |
| H | 3.1562 in 80.0 mm |
| H1 | 0.5000 in 13.0 mm |
| H2 | 4.5000 in 114.0 mm |
| N | 0.5000 in 13.0 mm |
| N1 | 0.7500 in 19.0 mm |
| B | 1.3425 in 34.100 mm |
| S | 0.5630 in 14.300 mm |
| F | 0.1772 in 4.500 mm |
NTN UCHP205D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN UCHP205D1轴承（二维剖面图）
NTN UCHP205D1轴承（二维前视图）
NTN UCHP205D1轴承尺寸图
NTN UCHP205D1轴承同尺寸型号
| UELHP205D1 | 详细尺寸，d：25.000mm，h：80.00000mm，b：50.000mm，j：105.000mm，2b：114.000mm，r：142.000mm |
| UCHP205D1 | 详细尺寸，d：25.000mm，h：80.00000mm，b：50.000mm，j：105.000mm，2b：114.000mm，r：142.000mm |
| UCHP205 | 详细尺寸，d：25.000mm，h：80.00000mm，b：50.000mm，j：105.000mm，2b：114.000mm，r：142.000mm |
| 共计找到3条记录 | |
NTN UCHP205D1轴承相关配件/适用型号
| UC205D1 | 详细尺寸，d：25.000mm，dD：52.000mm，c：17.000mm，b：34.100mm，r：1.000mm |
