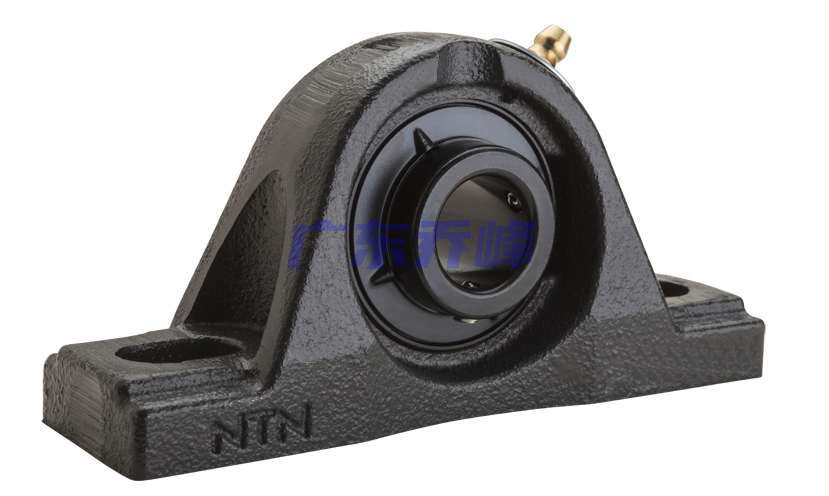

NTN UCPX-2.1/8轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | A-UCX11-202D1 |
| 轴承座型号 | P212D1V50 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 表面涂层 | 黑色氧化物 |
| 性能 | 轻型 |
| 基本额定动载荷 | 11800 lbf 52500 N 52.50 kN |
| 基本额定静载荷 | 8100 lbf 36000 N 36.00 kN |
| 最大拧紧力矩 | 86磅·英寸 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN UCPX-2.1/8轴承尺寸规格
| 超一流轴承座带紧定螺钉，高大基座，UCPX型 - 尺寸 | |
| d | 2-1/8 in 53.975 mm |
| J | 7-13/32 in 188.1 mm |
| L | 9.5000 in 241.3 mm |
| A | 2.7500 in 69.9 mm |
| H | 2-3/4 in 69.9 mm |
| H1 | 0.9688 in 24.6 mm |
| H2 | 5.4375 in 138.1 mm |
| N | 0.7188 in 18.3 mm |
| N1 | 1.0938 in 27.8 mm |
| L1 | 2.7500 in 69.9 mm |
| B | 2.5630 in 65.100 mm |
| S | 1.0000 in 25.400 mm |
| F | 0.2441 in 6.200 mm |
NTN UCPX-2.1/8轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN UCPX-2.1/8轴承（二维剖面图）
NTN UCPX-2.1/8轴承（二维前视图）

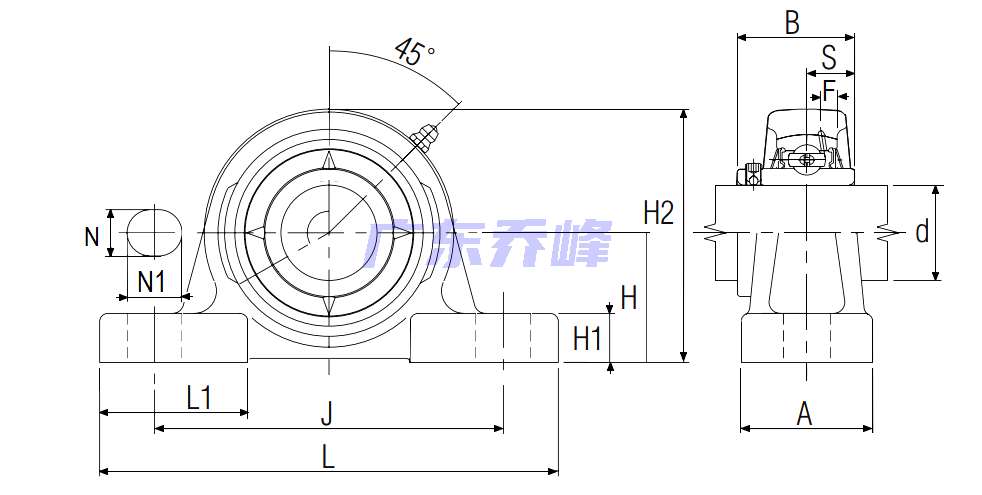

NTN UCPX-2.1/8轴承尺寸图
NTN UCPX-2.1/8轴承同尺寸型号
| UCPX-2.1/8 | 详细尺寸，d：53.975mm，h：69.90000mm，b：69.900mm，j：188.100mm，2b：138.100mm，r：241.300mm |
| 共计找到1条记录 | |
NTN UCPX-2.1/8轴承相关配件/适用型号
| A-UCX11-202D1 | 详细尺寸，d：53.975mm，dD：110.000mm，c：27.000mm，b：65.100mm，r：2.000mm |
