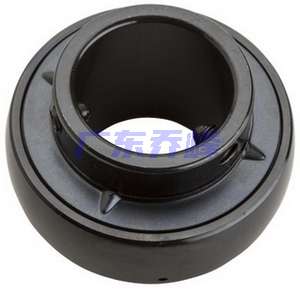

NTN A-UCX11-202D1轴承代号说明
A
-
U
C
X
1
1
-
2
0
2
D
1
A-：从非锁定机构侧进行润滑
UCX：宽内圈，紧定螺钉式，带抛油环，中型承重
11：内径系列：55 mm
-：内径分隔符
202：内径：2.125 in
D1：带油槽油孔，可再润滑
A-：
从非锁定机构侧进行润滑
UCX：
宽内圈，紧定螺钉式，带抛油环，中型承重
11：
内径系列：55 mm
-：
内径分隔符
202：
内径：2.125 in
D1：
带油槽油孔，可再润滑
NTN A-UCX11-202D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 黑色氧化物 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度等级 | ISO Class 0 |
| 性能 | 中等 |
| 锁紧装置 | 紧定螺钉 |
| 润滑方式 | 可再润滑 |
| 基本额定静载荷 | 8100 lbf 36000 N 36.00 kN |
| 基本额定动载荷 | 11800 lbf 52500 N 52.50 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN A-UCX11-202D1轴承尺寸规格
| 超一流带紧定螺钉的外球面轴承，宽外圈 - 球面外圈 - 尺寸 | |
| d | 2-1/8 in 53.975 mm |
| D | 4.3307 in 110.000 mm |
| C | 1.0630 in 27.000 mm |
| B | 2.5630 in 65.100 mm |
| r | 0.0787 in 2.000 mm |
| ds | 3/8-24 UNF |
| G | 0.3937 in 10.000 mm |
| d4 | 3.0315 in 77.000 mm |
| S1 | 1.5630 in 39.700 mm |
| S | 1.0000 in 25.400 mm |
| F | 0.2441 in 6.200 mm |
NTN A-UCX11-202D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN A-UCX11-202D1轴承（二维剖面图）
NTN A-UCX11-202D1轴承尺寸图
NTN A-UCX11-202D1轴承相关配件/适用型号
| UCPX-2.1/8 | 详细尺寸，d：53.975mm，h：69.90000mm，b：69.900mm，j：188.100mm，2b：138.100mm，r：241.300mm |
| UCFUX-2.1/8 | 详细尺寸，d：53.975mm，c：20.600mm，b：53.200mm，j：142.900mm，r：174.600mm |
