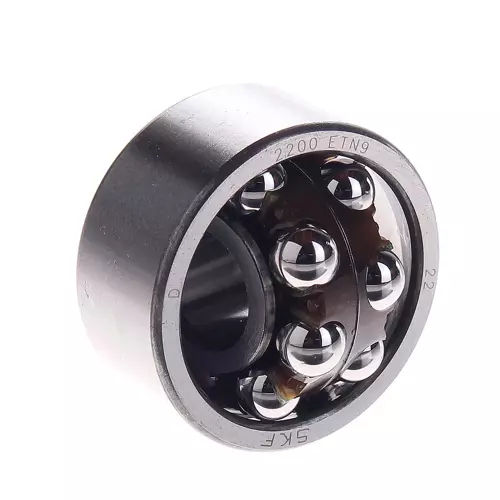

SKF 2200ETN9轴承代号说明
2
2
0
0
E
T
N
9
2：加宽型自调心球轴承
2：尺寸系列：02系列
00：内径：10 mm
E：内部设计经过优化，承载能力提升
TN9：玻璃纤维增强 PA66 保持架，滚珠引导
2：
加宽型自调心球轴承
2：
尺寸系列：02系列
00：
内径：10 mm
E：
内部设计经过优化，承载能力提升
TN9：
玻璃纤维增强 PA66 保持架，滚珠引导
SKF 2200ETN9轴承尺寸
| 内径 | d | 10mm |
| 外径 | D | 30mm |
| 宽度 | B | 14mm |
| 内圈肩部直径 | d₁ ≈ | 15.39mm |
| 外圈肩部直径 | D₁ ≈ | 24.3mm |
| 倒角尺寸 | r₁,₂ min. | 0.6mm |
SKF 2200ETN9轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 14.2mm |
| 轴承座挡肩尺寸 | Dₐ max. | 25.8mm |
| 倒角半径 | rₐ max. | 0.6mm |
SKF 2200ETN9轴承数据计算
| 基本额定动载 | 8.06kN |
| 基本额定静载荷 | 1.73kN |
| 疲劳载荷限值 | 0.09kN |
| 参考转速 | 50000r/min |
| 极限转速 | 34000r/min |
| 允许的不对中误差 | 2.5° |
| 计算系数 | 0.045 |
| 计算系数 | 0.54 |
| 计算系数 | 1.3 |
| 计算系数 | 1.15 |
| 计算系数 | 1.8 |
SKF 2200ETN9轴承质量
| 轴承重量 | 0.047kg |
SKF 2200ETN9轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 2200ETN9/C3轴承，货期1-3周 | ￥223.6元 | - | 2 |
SKF 2200ETN9轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 2200ETN9轴承尺寸图
