SKF 31309轴承代号说明
3
1
3
0
9
3：圆锥滚子轴承
1：宽度系列：1系列
3：尺寸系列：3系列
09：内径：45 mm
3：
圆锥滚子轴承
1：
宽度系列：1系列
3：
尺寸系列：3系列
09：
内径：45 mm

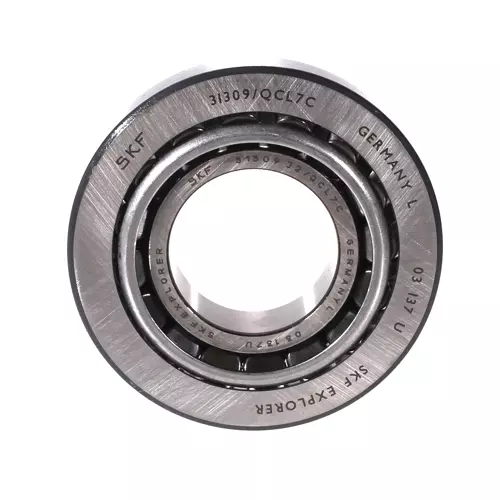

SKF 31309轴承
| 尺寸系列 | 7FB |
SKF 31309轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 100mm |
| 轴承总宽度 | T | 27.25mm |
| 内圈肩部直径 | d₁ ≈ | 74.7mm |
| 内圈宽度 | B | 25mm |
| 外圈宽度 | C | 18mm |
| 内圈内半径 | r₁,₂ min. | 2mm |
| 外圈内半径 | r₃,₄ min. | 1.5mm |
| 距离压力点 | a | 31.05mm |
SKF 31309轴承挡肩尺寸
| 轴挡肩直径 | dₐ max. | 57mm |
| 轴挡肩直径 | db min. | 55mm |
| 轴承座挡肩尺寸 | Dₐ min. | 79mm |
| 轴承座挡肩尺寸 | Dₐ max. | 92mm |
| 轴承座挡肩尺寸 | Db min. | 95mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 4mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 9mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1.5mm |
SKF 31309轴承数据计算
| 基本额定动载 | 113kN |
| 基本额定静载荷 | 102kN |
| 疲劳载荷限值 | 12.5kN |
| 参考转速 | 5000r/min |
| 极限转速 | 6700r/min |
| 计算系数 | 0.83 |
| 计算系数 | 0.72 |
| 计算系数 | 0.4 |
SKF 31309轴承质量
| 轴承重量 | 0.95kg |
SKF 31309轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 31309/VA021轴承 | ￥123.5元 | - | 106 |
| SKF 31309/VA6481轴承 | ￥131.3元 | - | 200 |
| SKF 31309J2/QCL7C轴承 | ￥218.4元 | - | 2 |
| SKF 31309/CL7C轴承 | ￥228.8元 | - | 267 |
| SKF 31309J2/QCL271轴承 | ￥332.8元 | - | 4 |
| SKF 31309 /CL7CDF轴承，货期1-3周 | ￥2726.1元 | - | 12 |
SKF 31309轴承尺寸图
