SKF 32220轴承代号说明
3
2
2
2
0
3：圆锥滚子轴承
2：宽度系列：2系列
2：尺寸系列：2系列
20：内径：100 mm
3：
圆锥滚子轴承
2：
宽度系列：2系列
2：
尺寸系列：2系列
20：
内径：100 mm

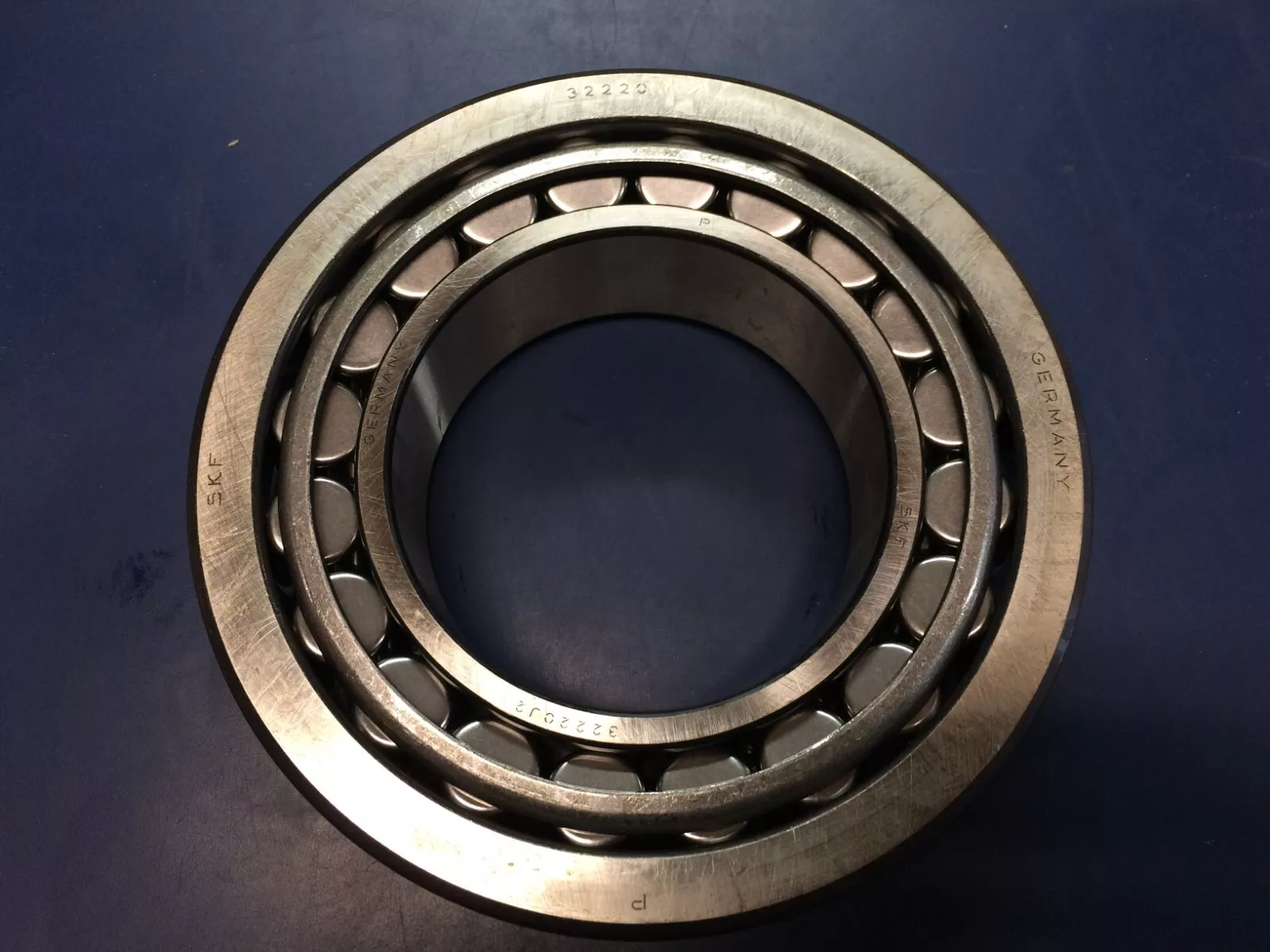

SKF 32220轴承
| 尺寸系列 | 3FC |
SKF 32220轴承尺寸
| 内径 | d | 100mm |
| 外径 | D | 180mm |
| 轴承总宽度 | T | 49mm |
| 内圈肩部直径 | d₁ ≈ | 136.48mm |
| 内圈宽度 | B | 46mm |
| 外圈宽度 | C | 39mm |
| 内圈内半径 | r₁,₂ min. | 3mm |
| 外圈内半径 | r₃,₄ min. | 2.5mm |
| 距离压力点 | a | 41mm |
SKF 32220轴承挡肩尺寸
| 轴挡肩直径 | dₐ max. | 115mm |
| 轴挡肩直径 | db min. | 113.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 154mm |
| 轴承座挡肩尺寸 | Dₐ max. | 168.5mm |
| 轴承座挡肩尺寸 | Db min. | 171mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 5mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 10mm |
| 倒角半径 | rₐ max. | 3mm |
| 倒角半径 | rb max. | 2.5mm |
SKF 32220轴承数据计算
| 基本额定动载 | 390kN |
| 基本额定静载荷 | 440kN |
| 疲劳载荷限值 | 48kN |
| 参考转速 | 3000r/min |
| 极限转速 | 3600r/min |
| 计算系数 | 0.43 |
| 计算系数 | 1.4 |
| 计算系数 | 0.8 |
SKF 32220轴承质量
| 轴承重量 | 4.94kg |
SKF 32220轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 32220/VA0213轴承 | ￥478.4元 | - | 178 |
| SKF 32220/VA6481轴承 | ￥549.9元 | - | 45 |
| SKF 32220 J2轴承 | ￥1263.6元 | - | 2 |
| SKF 32220 T108 J2/DB/RH34轴承 | ￥3227.9元 | - | 2 |
| SKF 32220 /DF轴承 | ￥9781.2元 | - | 6 |
| SKF 32220J2/DFC380/RH34轴承 | ￥10129.6元 | - | 2 |
SKF 32220轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 32220轴承尺寸图
