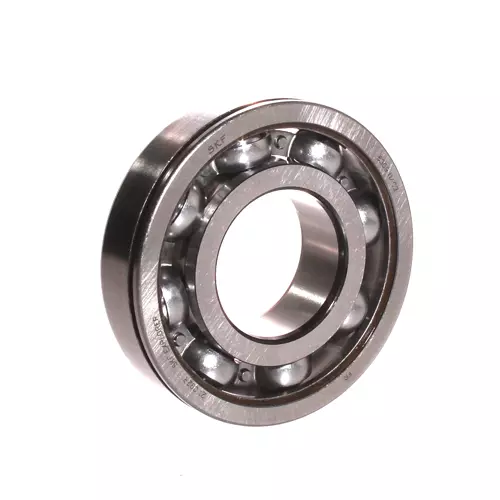

SKF 6309N轴承代号说明
6
3
0
9
N
6：深沟球轴承
3：尺寸系列：03系列
09：内径：45 mm
N：外圈带止动槽
6：
深沟球轴承
3：
尺寸系列：03系列
09：
内径：45 mm
N：
外圈带止动槽
SKF 6309N轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 100mm |
| 宽度 | B | 25mm |
| 内圈肩部直径 | d₁ ≈ | 62.18mm |
| 外圈肩部凹槽直径 | D₂ ≈ | 86.7mm |
| 外圈止动槽的直径 | D₃ | 96.8mm |
| 外圈止动槽宽度 | b | 2.7mm |
| 外圈侧面-止动槽的距离 | C | 3.28mm |
| 止动槽底部半径 | r₀ max. | 0.6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.5mm |
SKF 6309N轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 54mm |
| 轴承座挡肩尺寸 | Dₐ max. | 91mm |
| 轴承座内的止动环凹槽直径 | Db min. | 108mm |
| 轴承座内的止动环凹槽深度 | bₐ min. | 3mm |
| 外圈侧面-止动环背面的间距 | Cₐ max. | 5.74mm |
| 倒角半径 | rₐ max. | 1.5mm |
SKF 6309N轴承数据计算
| 基本额定动载 | 55.3kN |
| 基本额定静载荷 | 31.5kN |
| 疲劳载荷限值 | 1.34kN |
| 参考转速 | 15000r/min |
| 极限转速 | 9500r/min |
| 计算系数 | 0.03 |
| 计算系数 | 13 |
SKF 6309N轴承质量
| 轴承重量 | 0.83kg |
SKF 6309N轴承公差等级
| 尺寸公差 | P6 | |
| 径向跳动 | P6 |
SKF 6309N轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF 6309N轴承尺寸图
