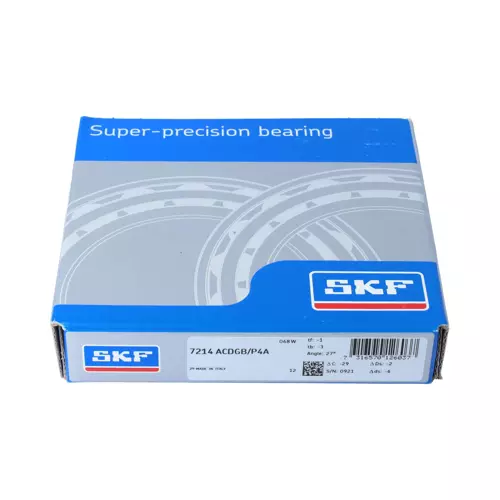

SKF 7214ACD/P4A轴承代号说明
7
2
1
4
A
C
D
/
P
4
A
7：超精密角接触球轴承
2：尺寸系列：02系列
14：内径：70 mm
ACD：25° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
7：
超精密角接触球轴承
2：
尺寸系列：02系列
14：
内径：70 mm
ACD：
25° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
SKF 7214ACD/P4A轴承尺寸
| 内径 | d | 70mm |
| 外径 | D | 125mm |
| 宽度 | B | 24mm |
| 内圈肩部直径（最大侧面） | d₁ | 87.9mm |
| 内圈肩部直径（最小侧面） | d₂ | 87.9mm |
| 外圈肩部直径（大侧面） | D₁ | 107.1mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 1.5mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.6mm |
| 距离压力点 | a | 34.9mm |
SKF 7214ACD/P4A轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 79mm |
| 轴挡肩直径 | db min. | 79mm |
| 轴承座挡肩尺寸 | Dₐ max. | 116mm |
| 轴承座挡肩尺寸 | Db max. | 120.8mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 倒角半径 | rb max. | 0.6mm |
| 润滑脂喷嘴位置 | dₙ | 91.6mm |
SKF 7214ACD/P4A轴承数据计算
| 基本额定动载 | 66.3kN |
| 基本额定静载荷 | 55kN |
| 疲劳载荷限值 | 2.36kN |
| 润滑脂润滑可达转速 | 9500r/min |
| 油气润滑法可达转速 | 16000r/min |
| 接触角 | 25° |
| 球直径 | 15.875mm |
| 页数 | 16 |
| 参考润滑脂量 | 13.701cm³ |
SKF 7214ACD/P4A轴承质量
| 轴承重量 | 1.11kg |
SKF 7214ACD/P4A轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF 7214ACDGA/P4A轴承，货期1-3周 | ￥3715.4元 | - | 3 |
| SKF 7214 ACD/P4ADFVJ107轴承 | ￥4356.3元 | - | 2 |
| SKF 7214 ACD/P4ADFB轴承 | ￥7140.9元 | - | 4 |
| SKF 7214ACD/P4DFVJ107轴承 | ￥1747.2元 | - | 2 |
| SKF 7214ACDGC/P4A轴承 | ￥1774.5元 | - | 2 |
| SKF 7214ACDGAT/P4A轴承 | ￥2429.7元 | - | 1 |
| SKF 7214ACDGB/P4A轴承 | ￥3664.65元 | - | 2 |
| SKF 7214ACD/P4ADGA轴承 | ￥4095元 | - | 1 |
| SKF 7214ACD/P4ATBTB/R844轴承 | ￥11814.02元 | - | 1 |
| SKF 7214ACD/P4ADBA轴承 | ￥7953.24元 | - | 2 |
SKF 7214ACD/P4A轴承尺寸图
