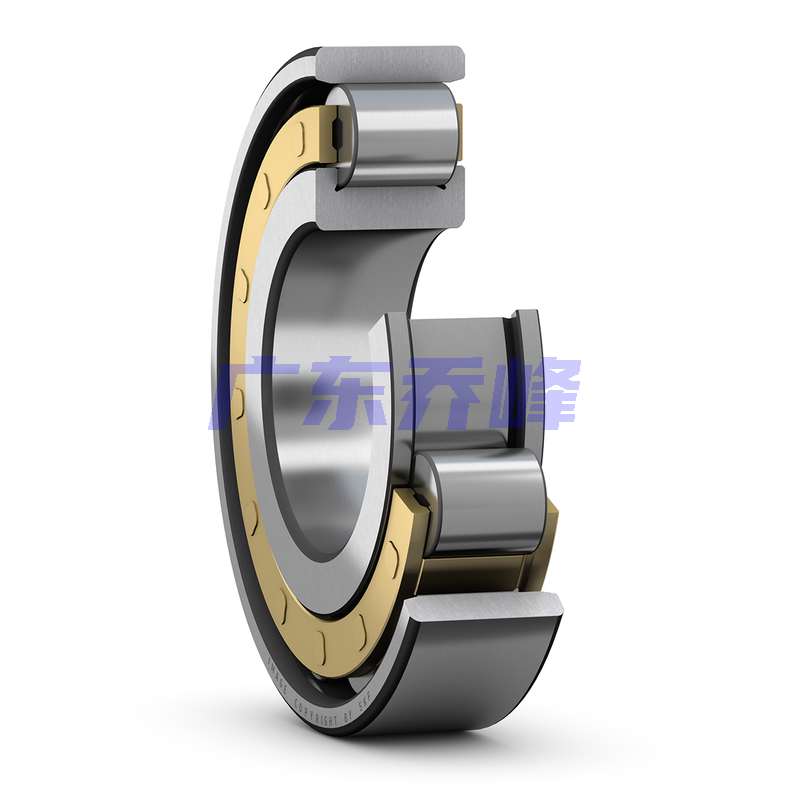

SKF N28/710ECMB轴承代号说明
N
2
8
/
7
1
0
E
C
M
B
N：外圈无挡边，内圈双挡边
28：尺寸系列：28系列
/：分隔符
710：内径：710 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
MB：机加工黄铜保持架，内圈引导
N：
外圈无挡边，内圈双挡边
28：
尺寸系列：28系列
/：
分隔符
710：
内径：710 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
MB：
机加工黄铜保持架，内圈引导
SKF N28/710ECMB轴承尺寸
| 内径 | d | 710mm |
| 外径 | D | 870mm |
| 宽度 | B | 95mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 767mm |
| 外圈滚道直径（N、NF、NJF） | E | 831mm |
| 内圈（最大）内径（N、NJ、NUP、NF、NJF） | r₁,₂ min. | 4mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 7.5mm |
SKF N28/710ECMB轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 725mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 825mm |
| 轴承座肩或隔块衬套（N、NF、NJF） 最小的许可内直径 | Dₐ min. | 835mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 855mm |
| 轴承基座和轴承座肩或轴肩之间的过渡段之间的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rₐ max. | 3mm |
SKF N28/710ECMB轴承数据计算
| 基本额定动载 | 1940kN |
| 基本额定静载荷 | 5000kN |
| 疲劳载荷限值 | 365kN |
| 参考转速 | 630r/min |
| 极限转速 | 850r/min |
| 计算系数 | 0.07 |
| 限制值 | 0.3 |
| 轴向载荷系数 | 0.4 |
SKF N28/710ECMB轴承质量
| 轴承重量 | 127kg |
SKF N28/710ECMB轴承尺寸图
