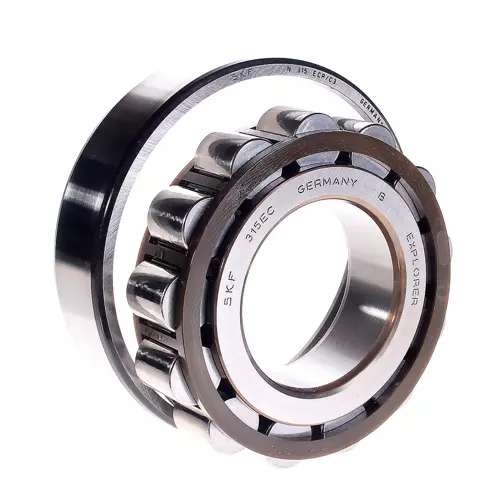

SKF N315ECP轴承代号说明
N
3
1
5
E
C
P
N：外圈无挡边，内圈双挡边
3：尺寸系列：03系列
15：内径：75 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：玻璃纤维增强 PA66 保持架，滚子引导
N：
外圈无挡边，内圈双挡边
3：
尺寸系列：03系列
15：
内径：75 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：
玻璃纤维增强 PA66 保持架，滚子引导
SKF N315ECP轴承尺寸
| 内径 | d | 75mm |
| 外径 | D | 160mm |
| 宽度 | B | 37mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 104mm |
| 外圈滚道直径（N、NF、NJF） | E | 143mm |
| 内圈（最大）内径（N、NJ、NUP、NF、NJF） | r₁,₂ min. | 2.1mm |
| 外圈内半径（N、NF、NJF） | r₃,₄ min. | 2.1mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 1.8mm |
SKF N315ECP轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 87mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 140mm |
| 轴承座肩或隔块衬套（N、NF、NJF） 最小的许可内直径 | Dₐ min. | 146mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 148mm |
| 轴承基座和轴承座肩或轴肩之间的过渡段之间的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rₐ max. | 2mm |
| 轴承基座和轴承座肩之间的过渡段的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rb max. | 2mm |
SKF N315ECP轴承数据计算
| 基本额定动载 | 280kN |
| 基本额定静载荷 | 265kN |
| 疲劳载荷限值 | 33.5kN |
| 参考转速 | 4500r/min |
| 极限转速 | 5300r/min |
| 计算系数 | 0.12 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
SKF N315ECP轴承质量
| 轴承重量 | 3.29kg |
SKF N315ECP轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF N315ECP/C3轴承，货期1-3周 | ￥2951元 | - | 2 |
SKF N315ECP轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF N315ECP轴承尺寸图
