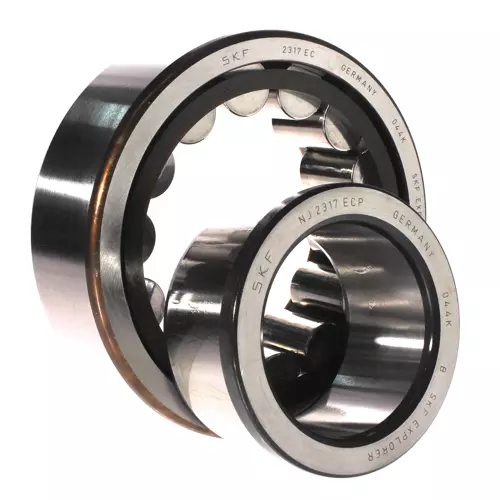

SKF NJ2317ECP轴承代号说明
N
J
2
3
1
7
E
C
P
NJ：外圈双挡边，内圈单挡边
23：尺寸系列：23系列
17：内径：85 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：玻璃纤维增强 PA66 保持架，滚子引导
NJ：
外圈双挡边，内圈单挡边
23：
尺寸系列：23系列
17：
内径：85 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：
玻璃纤维增强 PA66 保持架，滚子引导
SKF NJ2317ECP轴承尺寸
| 内径 | d | 85mm |
| 外径 | D | 180mm |
| 宽度 | B | 60mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 117mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 151.45mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 108mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 3mm |
| 内圈（最小）内径（NU、NJ、NUB、 NJF） | r₃,₄ min. | 3mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 5.8mm |
SKF NJ2317ECP轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 99mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 105mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 120mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 165.5mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 2.5mm |
SKF NJ2317ECP轴承数据计算
| 基本额定动载 | 455kN |
| 基本额定静载荷 | 490kN |
| 疲劳载荷限值 | 60kN |
| 参考转速 | 4000r/min |
| 极限转速 | 4800r/min |
| 计算系数 | 0.25 |
| 限制值 | 0.3 |
| 轴向载荷系数 | 0.4 |
SKF NJ2317ECP轴承质量
| 轴承重量 | 7.01kg |
SKF NJ2317ECP轴承相关产品
| 角圈 | HJ 2317 EC |
SKF NJ2317ECP轴承相关产品推荐
| 型号 | 市场价 | 乔峰价 | 库存 |
| SKF NJ2317ECP/C4轴承，货期1-3周 | ￥4386.2元 | - | 18 |
SKF NJ2317ECP轴承（3D图）
