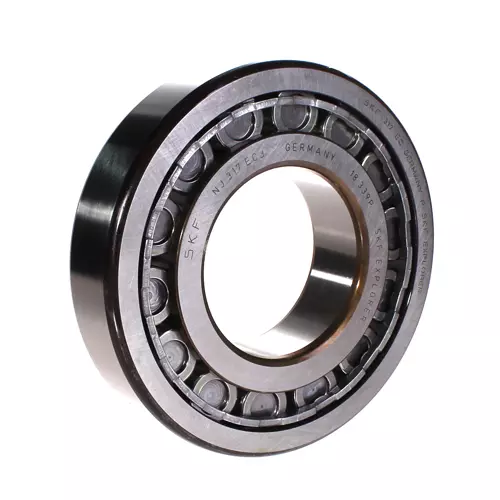

SKF NJ317ECJ轴承代号说明
N
J
3
1
7
E
C
J
NJ：外圈双挡边，内圈单挡边
3：尺寸系列：03系列
17：内径：85 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
J：冲压钢保持架，滚子引导
NJ：
外圈双挡边，内圈单挡边
3：
尺寸系列：03系列
17：
内径：85 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
J：
冲压钢保持架，滚子引导
SKF NJ317ECJ轴承尺寸
| 内径 | d | 85mm |
| 外径 | D | 180mm |
| 宽度 | B | 41mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 117mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 151.4mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 108mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 3mm |
| 内圈（最小）内径（NU、NJ、NUB、 NJF） | r₃,₄ min. | 3mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 2.3mm |
SKF NJ317ECJ轴承挡肩尺寸
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 99mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 105mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 120mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 165.5mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 2.5mm |
SKF NJ317ECJ轴承数据计算
| 基本额定动载 | 340kN |
| 基本额定静载荷 | 335kN |
| 疲劳载荷限值 | 41.5kN |
| 参考转速 | 4000r/min |
| 极限转速 | 4800r/min |
| 计算系数 | 0.15 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
SKF NJ317ECJ轴承质量
| 轴承重量 | 4.69kg |
SKF NJ317ECJ轴承相关产品
| 角圈 | HJ 317 EC |
SKF NJ317ECJ轴承（3D图）
点击获取3D图
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
SKF NJ317ECJ轴承尺寸图
