SKF SA15ES轴承代号说明
S
A
1
5
E
S
SA：阳螺纹杆端关节轴承，默认右旋螺纹
15：内径：15 mm
ES：优化的【钢/钢】材质，带润滑孔的开口外圈
SA：
阳螺纹杆端关节轴承，默认右旋螺纹
15：
内径：15 mm
ES：
优化的【钢/钢】材质，带润滑孔的开口外圈

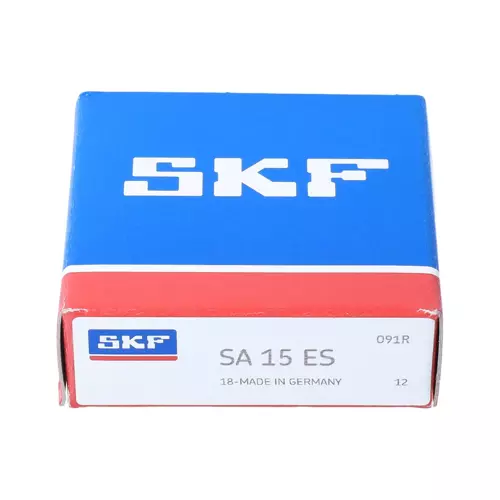

SKF SA15ES轴承
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计 | 钢/钢 | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 右旋阳螺纹 |
SKF SA15ES轴承尺寸
| 内径 | d | 15mm | |
| 顶部直径 | d₂ max. | 41mm | |
| 内圈宽度 | B | 12mm | |
| 螺纹 | G | M 14 | |
| 顶部宽度 | C₁ max. | 10.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h | 63mm | |
| 倾斜角 | α | 8° | |
| 内圈滚道直径 | dₖ | 22mm | |
| 螺纹长度 | l₁ min. | 34mm | |
| 轴承座长度（高度） | l₂ max. | 85mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 19mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
SKF SA15ES轴承数据计算
| 基本额定动载 | 17kN |
| 基本额定静载荷 | 28kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 材料常数 | 330 |
SKF SA15ES轴承质量
| 关节端质量 | 0.13kg |
SKF SA15ES轴承尺寸图
