SKF SILKAC5M轴承代号说明
S
I
L
K
A
C
5
M
SI：阴螺纹杆端关节轴承，默认右旋螺纹
L：左旋螺纹
KAC：【钢/青铜】材质
5：内径：5 mm
M：【钢/青铜】材质
SI：
阴螺纹杆端关节轴承，默认右旋螺纹
L：
左旋螺纹
KAC：
【钢/青铜】材质
5：
内径：5 mm
M：
【钢/青铜】材质

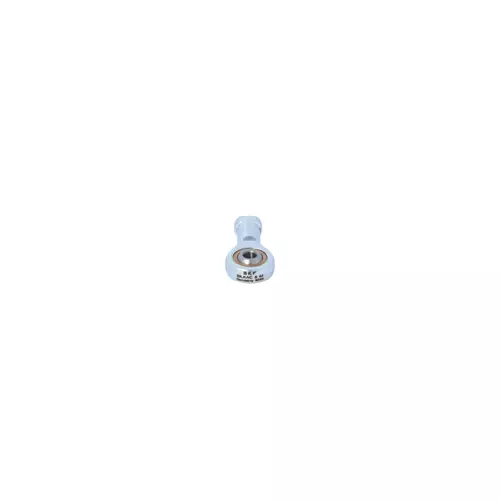

SKF SILKAC5M轴承
| 润滑剂 | - | |
| 设计 | 钢/铜 | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 左旋阴螺纹 |
SKF SILKAC5M轴承尺寸
| 内径 | d | 5mm | |
| 顶部直径 | d₂ max. | 19mm | |
| 内圈宽度 | B | 8mm | |
| 螺纹 | G | M 5 | |
| 顶部宽度 | C₁ max. | 7.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h₁ | 27mm | |
| 倾斜角 | α | 13° | |
| 内圈滚道直径 | dₖ | 11.1mm | |
| 轴承座杆直径 | d₃ ≈ | 9mm | |
| 轴承座杆直径 | d₄ max. | 12mm | |
| 螺纹长度 | l₃ min. | 8mm | |
| 轴承座长度（高度） | l₄ max. | 37mm | |
| 平面扳手长度 | l₅ ≈ | 4mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 9mm | |
| 扳手尺寸 | w | 9mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
SKF SILKAC5M轴承数据计算
| 基本额定动载 | 3.25kN |
| 基本额定静载荷 | 5.4kN |
| 轴承动载荷特定系数 | 50N/mm² |
| 材料常数 | 330 |
SKF SILKAC5M轴承质量
| 关节端质量 | 0.017kg |
SKF SILKAC5M轴承尺寸图
