SKF SILKB5F轴承代号说明
S
I
L
K
B
5
F
SI：阴螺纹杆端关节轴承，默认右旋螺纹
L：左旋螺纹
KB：【钢/PTFE FRP】材质
5：内径：5 mm
F：【钢/聚四氟乙烯复合材料】材质
SI：
阴螺纹杆端关节轴承，默认右旋螺纹
L：
左旋螺纹
KB：
【钢/PTFE FRP】材质
5：
内径：5 mm
F：
【钢/聚四氟乙烯复合材料】材质

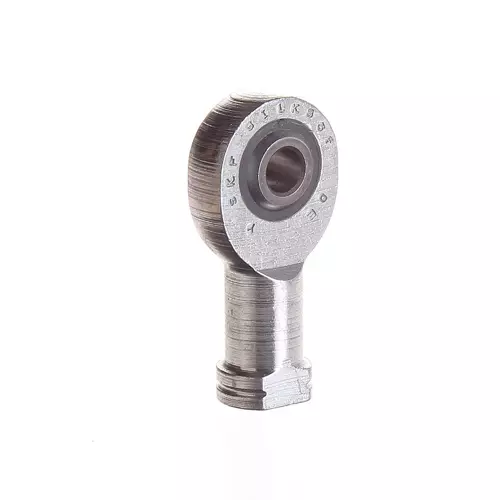

SKF SILKB5F轴承
| 润滑剂 | 免维护 - 干式润滑 | |
| 设计 | 钢/PTFE FRP | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 左旋阴螺纹 |
SKF SILKB5F轴承尺寸
| 内径 | d | 5mm | |
| 顶部直径 | d₂ max. | 19mm | |
| 内圈宽度 | B | 8mm | |
| 螺纹 | G | M 5 | |
| 顶部宽度 | C₁ max. | 7.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h₁ | 27mm | |
| 倾斜角 | α | 13° | |
| 内圈滚道直径 | dₖ | 11.112mm | |
| 轴承座杆直径 | d₃ ≈ | 9mm | |
| 轴承座杆直径 | d₄ max. | 12mm | |
| 螺纹长度 | l₃ min. | 8mm | |
| 轴承座长度（高度） | l₄ max. | 38mm | |
| 平面扳手长度 | l₅ ≈ | 4mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 9mm | |
| 扳手尺寸 | w | 9mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
SKF SILKB5F轴承数据计算
| 基本额定动载 | 3.25kN |
| 基本额定静载荷 | 5.3kN |
| 轴承动载荷特定系数 | 50N/mm² |
| 材料常数 | 530 |
SKF SILKB5F轴承质量
| 关节端质量 | 0.019kg |
SKF SILKB5F轴承尺寸图
