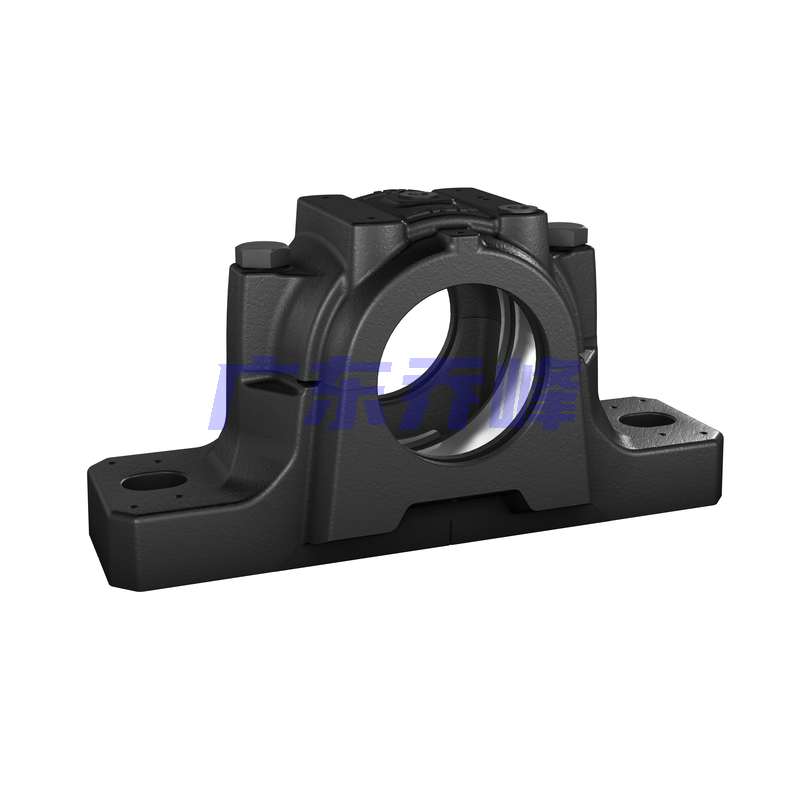

SKF SNL519-616+1316轴承代号说明
S
N
L
5
1
9
-
6
1
6
+
1
3
1
6
SNL：标准剖分式轴承座外壳
5：5 系列孔径
19：轴承尺寸代码，孔径 95 mm
-：分隔符
616：外壳尺寸标识
+1316：轴承型号：1316
SNL：
标准剖分式轴承座外壳
5：
5 系列孔径
19：
轴承尺寸代码，孔径 95 mm
-：
分隔符
616：
外壳尺寸标识
+1316：
轴承型号：1316
SKF SNL519-616+1316轴承适用产品
| 轴承座 | SNL 519-616 | |
| 轴承（基本型号） | 1316 | |
| 锁定螺母 | KM 16 | |
| 锁定垫圈 | MB 16 | |
| 定位环 | FRB 14.5/170 |
SKF SNL519-616+1316轴承尺寸
| 轴径 | dₐ | 80mm |
| 轴径 | db | 90mm |
| 内部空间长度 | Cₐ | 68mm |
| 球面轴承座直径 | Dₐ | 170mm |
| 密封槽直径 | Db | 131mm |
| 底座宽度 | A | 145mm |
| 法兰宽度 | A₁ | 100mm |
| 轴承座完整总高度 | H | 212mm |
| 球面轴承座的中心高度 | H₁ | 112mm |
| 足高 | H₂ | 35mm |
| 联接螺栓之间的距离 | J | 290mm |
| 总长度 | L | 345mm |
| 联接螺栓孔的长度（径向） | N | 28mm |
| 联接螺栓孔的宽度（轴向） | N₁ | 22mm |
SKF SNL519-616+1316轴承适用的密封件和端盖
SKF SNL519-616+1316轴承断裂载荷，轴承座
| 断裂载荷 | P₀° | 450kN |
| 断裂载荷 | P₅₅° | 580kN |
| 断裂载荷 | P₉₀° | 350kN |
| 断裂载荷 | P₁₂₀° | 260kN |
| 断裂载荷 | P₁₅₀° | 230kN |
| 断裂载荷 | P₁₈₀° | 290kN |
| 断裂载荷 | Pₐ | 190kN |
SKF SNL519-616+1316轴承屈服点，盖帽螺栓
| 盖帽螺栓的承载能力 | Q₁₂₀° | 400kN |
| 盖帽螺栓的承载能力 | Q₁₅₀° | 230kN |
| 盖帽螺栓的承载能力 | Q₁₈₀° | 200kN |
SKF SNL519-616+1316轴承质量
| 轴承座质量 | 13.7kg |
SKF SNL519-616+1316轴承安装信息
| 螺栓盖帽尺寸 | M 16x90 | |
| 螺栓盖帽，推荐拧紧扭矩 | 150Nm | |
| 适当的螺栓，尺寸 | 20mm | |
| 适用的联接螺栓等，推荐拧紧扭矩 | 385Nm | |
| 初次填充的润滑脂，20% | 300g | |
| 初次填充的润滑脂，40% | 480g |
SKF SNL519-616+1316轴承尺寸图
