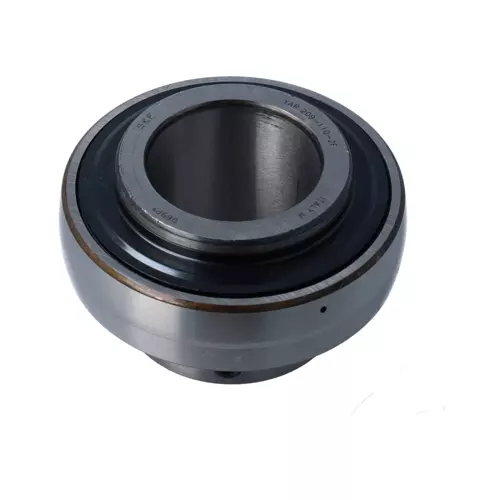

SKF YAR209-110-2F轴承代号说明
Y
A
R
2
0
9
-
1
1
0
-
2
F
YAR：带紧定螺钉，内圈两侧加长
2：系列：轻型承重
09：公称内径：45 mm
-：内径分隔符
110：实际内径：1+0/16 in
-2F：两侧带接触式丁腈橡胶密封件，带普通抛油环
YAR：
带紧定螺钉，内圈两侧加长
2：
系列：轻型承重
09：
公称内径：45 mm
-：
内径分隔符
110：
实际内径：1+0/16 in
-2F：
两侧带接触式丁腈橡胶密封件，带普通抛油环
SKF YAR209-110-2F轴承尺寸
| 内径 | d | 41.275mm |
| 外径 | D | 85mm |
| 内圈宽度 | B | 49.2mm |
| 外圈宽度 | C | 22mm |
| 内圈的外直径 | d₁ ≈ | 56.8mm |
| 锁定扣侧面到螺纹中心距离 | B₄ | 8mm |
| 倒角尺寸 | r₁,₂ min. | 1mm |
| 锁定扣侧面到滚道中心的距离 | s₁ | 30.2mm |
SKF YAR209-110-2F轴承数据计算
| 基本额定动载 | 33.2kN |
| 基本额定静载荷 | 21.6kN |
| 疲劳载荷限值 | 0.915kN |
| 极限转速¹⁾ | 4300r/min |
| 计算系数 | 14 |
SKF YAR209-110-2F轴承质量
| 完整的轴承质量 | 0.77kg |
SKF YAR209-110-2F轴承安装信息
| 沉头螺钉螺纹 | 5/16-24 UNF | |
| 螺钉的六角扳手尺寸 | 3.969mm | |
| 推荐螺钉的拧紧力矩 | 6.5Nm |
SKF YAR209-110-2F轴承相关产品
| 橡胶座圈 | RIS 209 A |
SKF YAR209-110-2F轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF YAR209-110-2F轴承尺寸图
