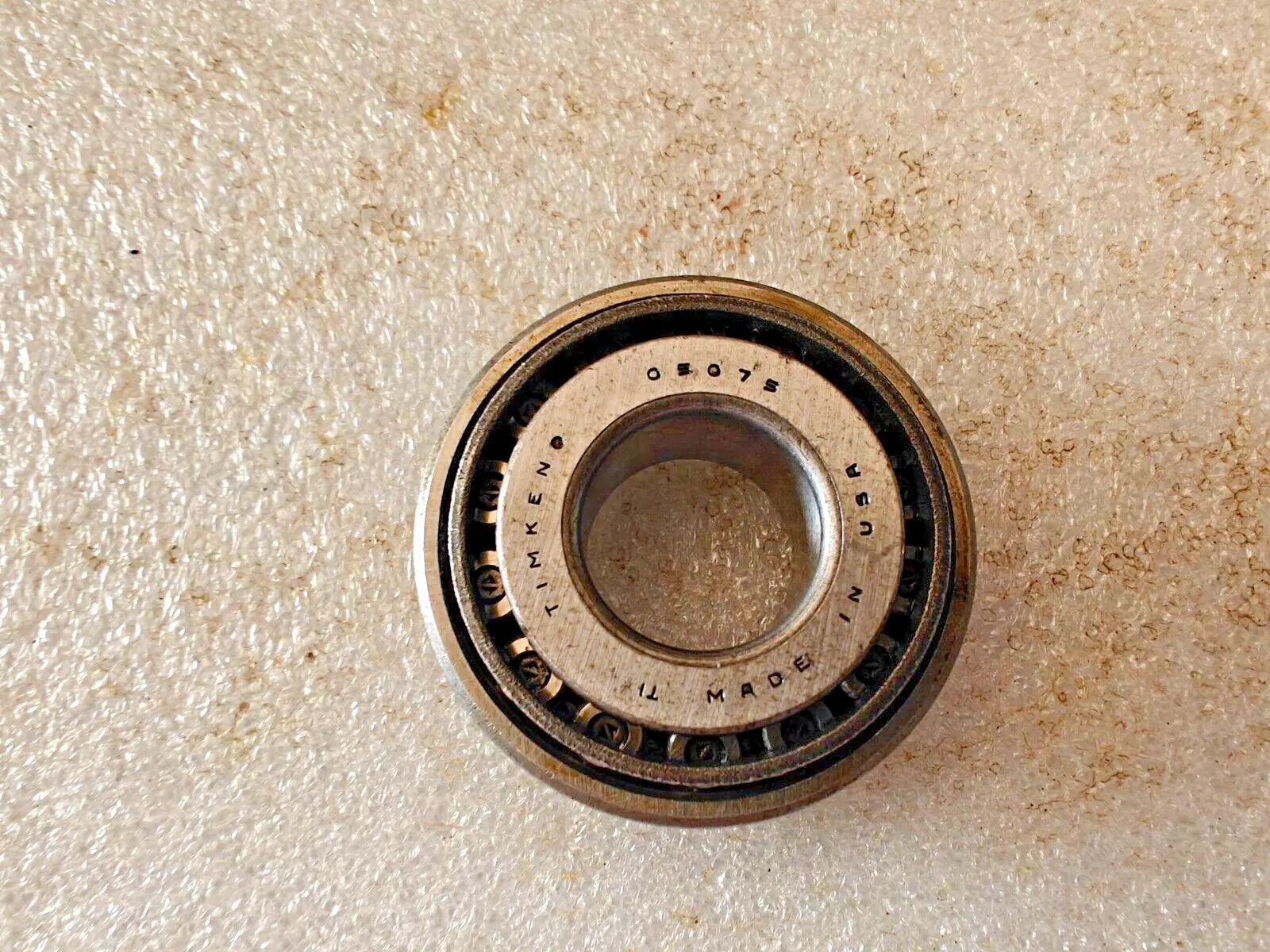

TIMKEN 05075/05185轴承代号说明
0
5
0
7
5
/
0
5
1
8
5
0：推力型圆锥滚子轴承
50：内径范围：1-2 in
75：部件代号，75表示内圈，内圈基本代号：05075
/：分隔符
0：推力型圆锥滚子轴承
51：内径范围：1-2 in
85：部件代号，85表示内圈，内圈基本代号：05185
0：
推力型圆锥滚子轴承
50：
内径范围：1-2 in
75：
部件代号，75表示内圈，内圈基本代号：05075
/：
分隔符
0：
推力型圆锥滚子轴承
51：
内径范围：1-2 in
85：
部件代号，85表示内圈，内圈基本代号：05185
TIMKEN 05075/05185轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 05000 |
| 锥体零件号 | 05075 |
| 外圈零件号 | 05185 |
| 设计单元 | 英制 |
| 轴承净重 |
0.3 lb 0.1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3/4 in 19.05 mm |
| D - 外圈外径 |
1.8504 in 47 mm |
| B - 锥体宽度 |
0.5662 in 14.381 mm |
| C - 外圈宽度 |
0.4375 in 11.113 mm |
| T - 轴承宽度 |
0.5662 in 14.381 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.05 in 1.3 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.050 in 1.27 mm |
| da - 锥体正面背衬直径 |
0.93 in 23.5 mm |
| db - 锥体背面背衬直径 |
0.98 in 25 mm |
| Da - 外圈正面背衬直径 |
1.69 in 42.93 mm |
| Db - 外圈背面背衬直径 |
1.59 in 40.39 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
-0.01 in -0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.16 in -4.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
1560 lbf 6930 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
6010 lbf 26700 N |
| C₀ - 静态径向载荷额定值 |
5720 lbf 25400 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
952 lbf 4230 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.64 |
| e - ISO标准系数ˡ⁸ˡ | 0.36 |
| Y - ISO标准系数ˡ⁹ˡ | 1.68 |
| G₁ - 发热系数（滚子滚道） | 5.8 |
| G₂ - 发热系数（挡边-滚子端） | 5.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0448 |
