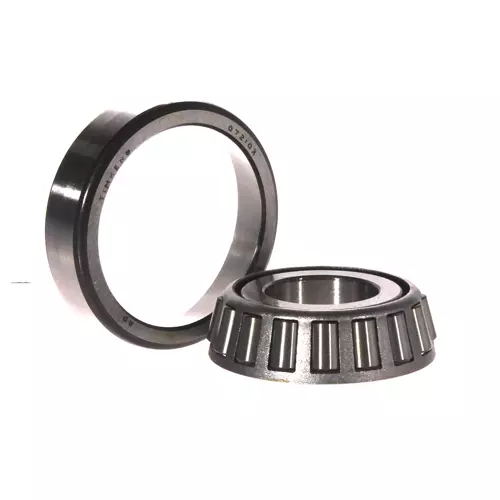

TIMKEN 07087X/07210X轴承代号说明
0
7
0
8
7
X
/
0
7
2
1
0
X
0：推力型圆锥滚子轴承
70：内径范围：1-2 in
87：部件代号，87表示内圈，内圈基本代号：07087
X：内部结构优化，相关性能提升
/：分隔符
0：推力型圆锥滚子轴承
72：内径范围：1-2 in
10：部件代号，10表示内圈，内圈基本代号：07210
X：内部结构优化，相关性能提升
0：
推力型圆锥滚子轴承
70：
内径范围：1-2 in
87：
部件代号，87表示内圈，内圈基本代号：07087
X：
内部结构优化，相关性能提升
/：
分隔符
0：
推力型圆锥滚子轴承
72：
内径范围：1-2 in
10：
部件代号，10表示内圈，内圈基本代号：07210
X：
内部结构优化，相关性能提升
TIMKEN 07087X/07210X轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 07000 |
| 锥体零件号 | 07087X |
| 外圈零件号 | 07210X |
| 设计单元 | 英制 |
| 轴承净重 |
0.3 lb 0.1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
7/8 in 22.225 mm |
| D - 外圈外径 |
2 in 50.8 mm |
| B - 锥体宽度 |
0.5614 in 14.260 mm |
| C - 外圈宽度 |
0.5000 in 12.700 mm |
| T - 轴承宽度 |
0.5910 in 15.011 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.06 in 27 mm |
| db - 锥体背面背衬直径 |
1.14 in 29 mm |
| Da - 外圈正面背衬直径 |
1.89 in 48.01 mm |
| Db - 外圈背面背衬直径 |
1.75 in 44.45 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ³ˡ |
-0.11 in -2.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
1700 lbf 7550 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
6540 lbf 29100 N |
| C₀ - 静态径向载荷额定值 |
6650 lbf 29600 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1170 lbf 5190 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.45 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.49 |
| G₁ - 发热系数（滚子滚道） | 7.6 |
| G₂ - 发热系数（挡边-滚子端） | 7.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0509 |
