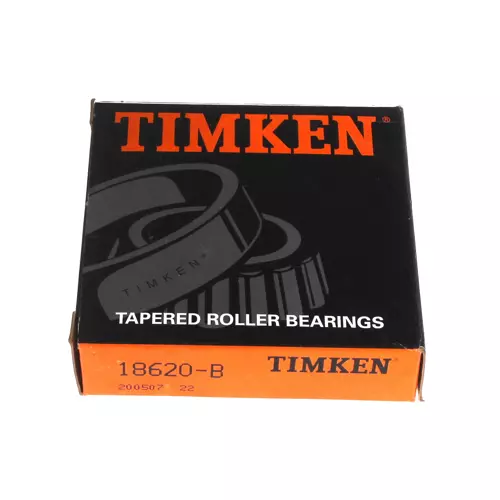

TIMKEN 18620-B轴承代号说明
1
8
6
2
0
-
B
1：0º < 锥角 < 24º
86：内径范围：1-2 in
20：部件代号，20表示外圈，外圈基本代号：18620
-B：带法兰外圈
1：
0º < 锥角 < 24º
86：
内径范围：1-2 in
20：
部件代号，20表示外圈，外圈基本代号：18620
-B：
带法兰外圈
TIMKEN 18620-B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 18600 |
| 外圈零件号 | 18620-B |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.1250 in 79.375 mm |
| D₁ - 法兰外径 |
3.3086 in 84.038 mm |
| C - 外圈宽度 |
0.5313 in 13.495 mm |
| C₁ - 法兰外圈宽度 |
0.1406 in 3.571 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| Da - 外圈正面背衬直径 |
3.05 in 77.47 mm |
| 系数 | |
| K - 系数ˡ²ˡ | 1.56 |
| e - ISO标准系数ˡ³ˡ | 0.37 |
| Y - ISO标准系数ˡ⁴ˡ | 1.6 |
| Cg - 几何因子ˡ⁵ˡ | 0.0725 |
