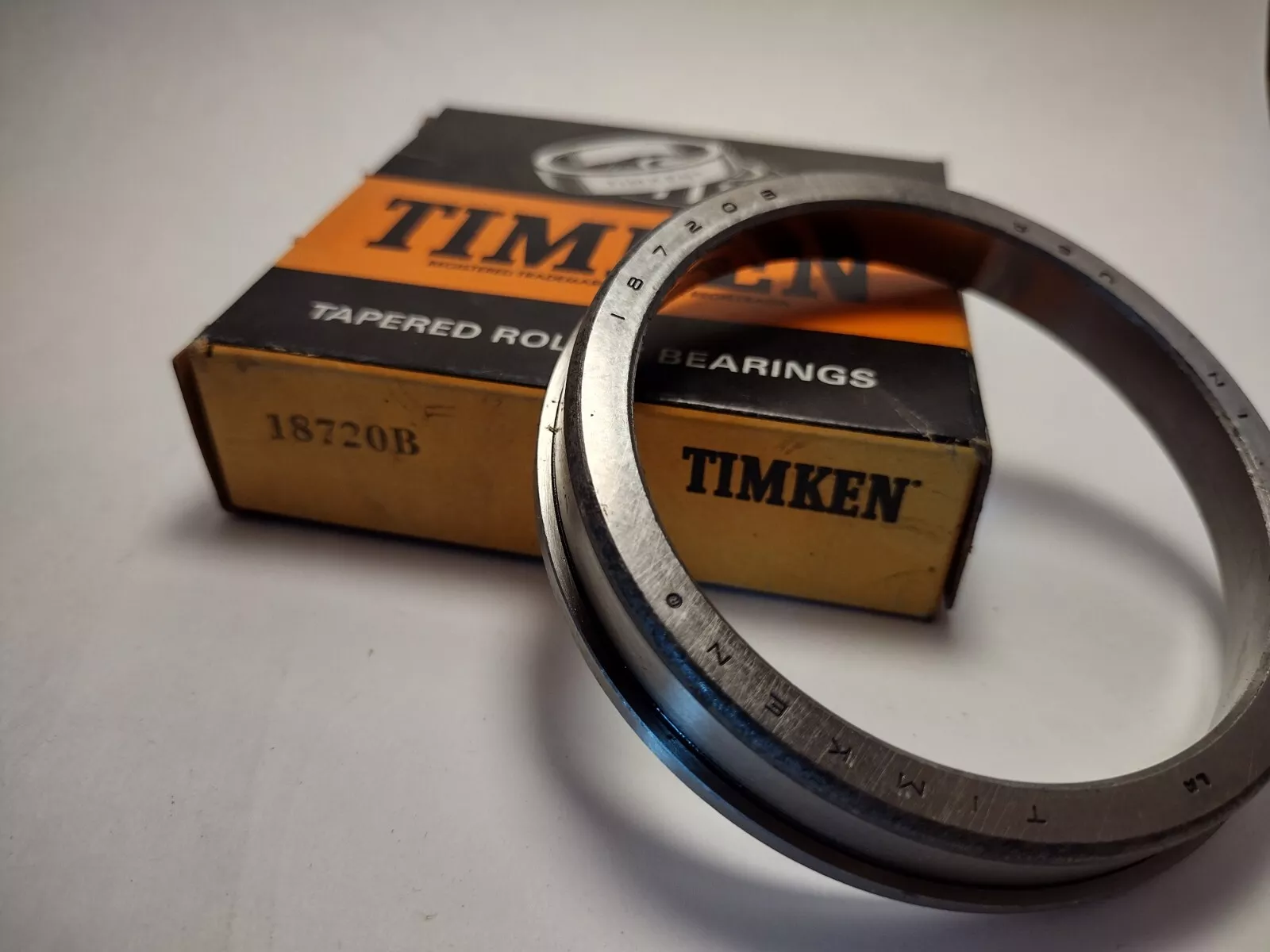

TIMKEN 18720-B轴承代号说明
1
8
7
2
0
-
B
1：0º < 锥角 < 24º
87：内径范围：1-2 in
20：部件代号，20表示外圈，外圈基本代号：18720
-B：带法兰外圈
1：
0º < 锥角 < 24º
87：
内径范围：1-2 in
20：
部件代号，20表示外圈，外圈基本代号：18720
-B：
带法兰外圈
TIMKEN 18720-B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 18700 |
| 外圈零件号 | 18720-B |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.3465 in 85.001 mm |
| D₁ - 法兰外径 |
3.4870 in 88.570 mm |
| C - 外圈宽度 |
0.5313 in 13.495 mm |
| C₁ - 法兰外圈宽度 |
0.1406 in 3.571 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| Da - 外圈正面背衬直径 |
3.27 in 82.04 mm |
| 系数 | |
| K - 系数ˡ²ˡ | 1.44 |
| e - ISO标准系数ˡ³ˡ | 0.41 |
| Y - ISO标准系数ˡ⁴ˡ | 1.48 |
| Cg - 几何因子ˡ⁵ˡ | 0.0789 |
