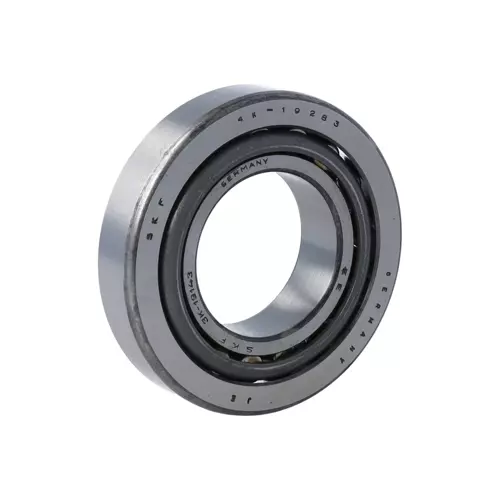

TIMKEN 19143/19283轴承代号说明
1
9
1
4
3
/
1
9
2
8
3
1：0º < 锥角 < 24º
91：内径范围：1-2 in
43：部件代号，43表示内圈，内圈基本代号：19143
/：分隔符
1：0º < 锥角 < 24º
92：内径范围：1-2 in
83：部件代号，83表示内圈，内圈基本代号：19283
1：
0º < 锥角 < 24º
91：
内径范围：1-2 in
43：
部件代号，43表示内圈，内圈基本代号：19143
/：
分隔符
1：
0º < 锥角 < 24º
92：
内径范围：1-2 in
83：
部件代号，83表示内圈，内圈基本代号：19283
TIMKEN 19143/19283轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 19000 |
| 锥体零件号 | 19143 |
| 外圈零件号 | 19283 |
| 设计单元 | 英制 |
| 轴承净重 |
0.70 lb 0.3 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 7/16 in 36.513 mm |
| D - 外圈外径 |
2.8346 in 71.999 mm |
| B - 锥体宽度 |
0.6504 in 16.520 mm |
| C - 外圈宽度 |
0.5625 in 14.288 mm |
| T - 轴承宽度 |
0.6700 in 17.018 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.63 in 41.5 mm |
| db - 锥体背面背衬直径 |
1.73 in 44 mm |
| Da - 外圈正面背衬直径 |
2.62 in 66.50 mm |
| Db - 外圈背面背衬直径 |
2.48 in 62.99 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.06 in -1.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
2960 lbf 13100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
11400 lbf 50700 N |
| C₀ - 静态径向载荷额定值 |
13000 lbf 57800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2250 lbf 10000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.31 |
| e - ISO标准系数ˡ⁸ˡ | 0.44 |
| Y - ISO标准系数ˡ⁹ˡ | 1.35 |
| G₁ - 发热系数（滚子滚道） | 17.5 |
| G₂ - 发热系数（挡边-滚子端） | 11.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0694 |
