TIMKEN 24722轴承代号说明
2
4
7
2
2
2：24º < 锥角 < 25º30'
47：内径范围：1-2 in
22：部件代号，22表示内圈，内圈基本代号：24722
2：
24º < 锥角 < 25º30'
47：
内径范围：1-2 in
22：
部件代号，22表示内圈，内圈基本代号：24722

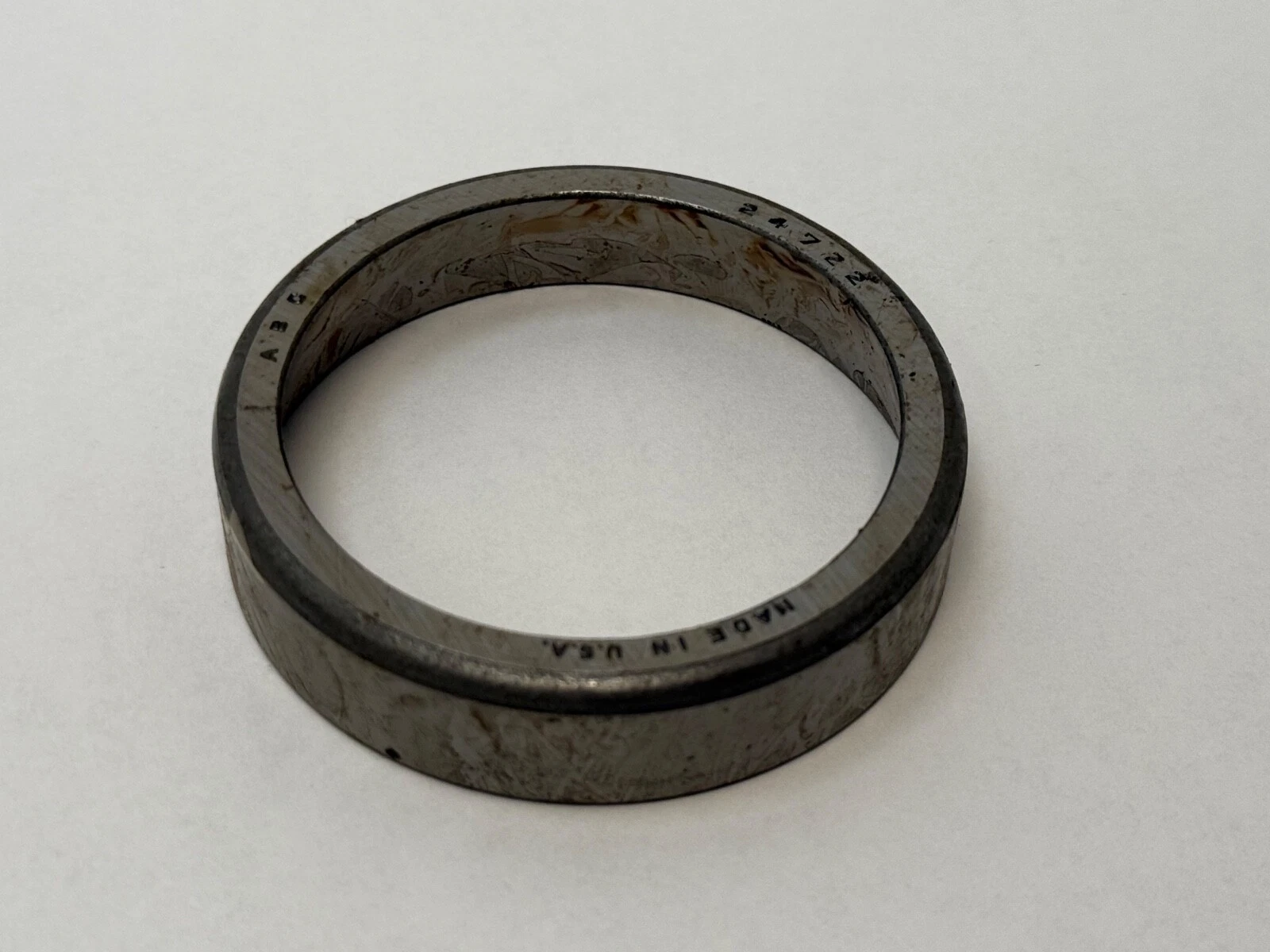

TIMKEN 24722轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 24700 |
| 外圈零件号 | 24722 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3 in 76.2 mm |
| C - 外圈宽度 |
0.6875 in 17.463 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
2.87 in 71.90 mm |
| Db - 外圈背面背衬直径 |
2.60 in 66.04 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.39 |
| Y - ISO标准系数ˡ³ˡ | 1.53 |
| Cg - 几何因子ˡ⁴ˡ | 0.0767 |
