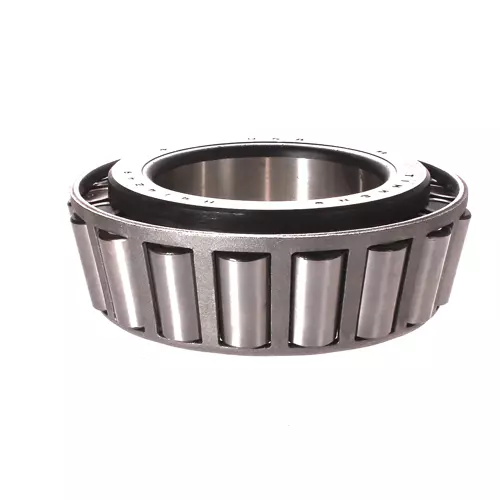

TIMKEN H414249-99401轴承代号说明
H
4
1
4
2
4
9
-
9
9
4
0
1
H：重型承载
4：27º < 锥角 < 28º30'
142：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：414249
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
H：
重型承载
4：
27º < 锥角 < 28º30'
142：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：414249
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
TIMKEN H414249-99401轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | H414200 |
| 锥体零件号 | H414249 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
126000 lbf 562000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
32800 lbf 146000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 13/16 in 71.438 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.27 in 83.3 mm |
| db - 锥体背面背衬直径 |
3.5 in 89 mm |
| Ab - 保持架锥体正面游隙 |
0.14 in 3.6 mm |
| Aa - 保持架锥体背面游隙 |
0.13 in 3.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.43 in -10.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
18800 lbf 83700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
72600 lbf 323000 N |
| C₀ - 静态径向载荷额定值 |
75400 lbf 335000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
11600 lbf 51600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.62 |
| G₁ - 发热系数（滚子滚道） | 113 |
| G₂ - 发热系数（挡边-滚子端） | 22.8 |
| Cg - 几何因子ˡ⁹ˡ | 0.0827 |
