TIMKEN H414245X-20024轴承代号说明
H
4
1
4
2
4
5
X
-
2
0
0
2
4
H：重型承载
4：27º < 锥角 < 28º30'
142：内径范围：3-4 in
45：部件代号，45表示内圈，内圈基本代号：414245
X：边界尺寸变更，符合 ISO标准
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
H：
重型承载
4：
27º < 锥角 < 28º30'
142：
内径范围：3-4 in
45：
部件代号，45表示内圈，内圈基本代号：414245
X：
边界尺寸变更，符合 ISO标准
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24

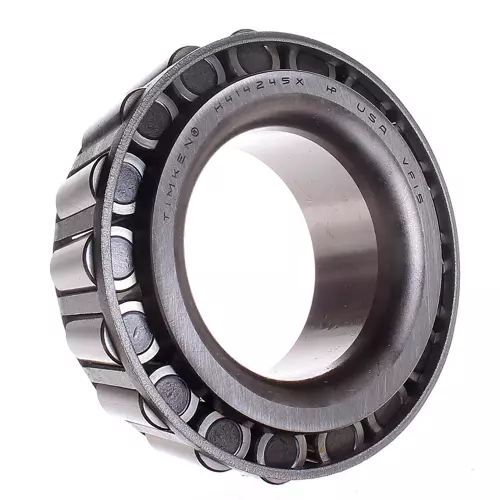

TIMKEN H414245X-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | H414200 |
| 锥体零件号 | H414245X |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
126000 lbf 562000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
32800 lbf 146000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 11/16 in 68.263 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.38 in 9.7 mm |
| da - 锥体正面背衬直径 |
3.23 in 82 mm |
| db - 锥体背面背衬直径 |
3.86 in 98 mm |
| Ab - 保持架锥体正面游隙 |
0.14 in 3.6 mm |
| Aa - 保持架锥体背面游隙 |
0.13 in 3.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.43 in -10.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
18800 lbf 83700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
72600 lbf 323000 N |
| C₀ - 静态径向载荷额定值 |
75400 lbf 335000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
11600 lbf 51600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.62 |
| Cg - 几何因子ˡ⁹ˡ | 0.0827 |
