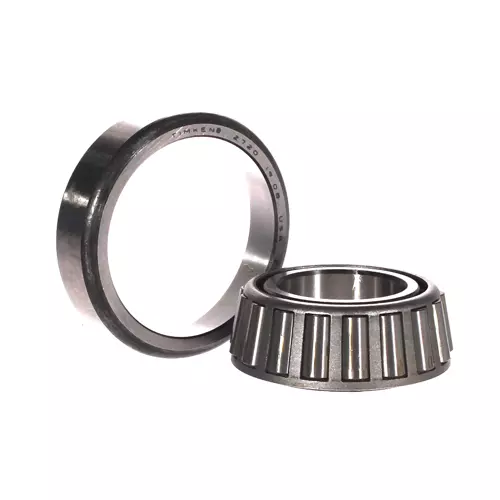

TIMKEN 2788/2720轴承代号说明
2
7
8
8
/
2
7
2
0
2788：圆锥滚子轴承内圈基本代号：2788
/：分隔符
2720：圆锥滚子轴承外圈基本代号：2720
2788：
圆锥滚子轴承内圈基本代号：2788
/：
分隔符
2720：
圆锥滚子轴承外圈基本代号：2720
TIMKEN 2788/2720轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 2700 |
| 锥体零件号 | 2788 |
| 外圈零件号 | 2720 |
| 设计单元 | 英制 |
| 轴承净重 |
1.1 lb 0.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/2 in 38.1 mm |
| D - 外圈外径 |
3 in 76.2 mm |
| B - 锥体宽度 |
1.0100 in 25.654 mm |
| C - 外圈宽度 |
0.7500 in 19.050 mm |
| T - 轴承宽度 |
0.9375 in 23.813 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
1.71 in 43.5 mm |
| db - 锥体背面背衬直径 |
1.97 in 50 mm |
| Da - 外圈正面背衬直径 |
2.80 in 71.10 mm |
| Db - 外圈背面背衬直径 |
2.60 in 66.04 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ³ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
5060 lbf 22500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
19500 lbf 86900 N |
| C₀ - 静态径向载荷额定值 |
23000 lbf 102000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2630 lbf 11700 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.93 |
| e - ISO标准系数ˡ⁸ˡ | 0.3 |
| Y - ISO标准系数ˡ⁹ˡ | 1.98 |
| G₁ - 发热系数（滚子滚道） | 28.7 |
| G₂ - 发热系数（挡边-滚子端） | 12.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0725 |
