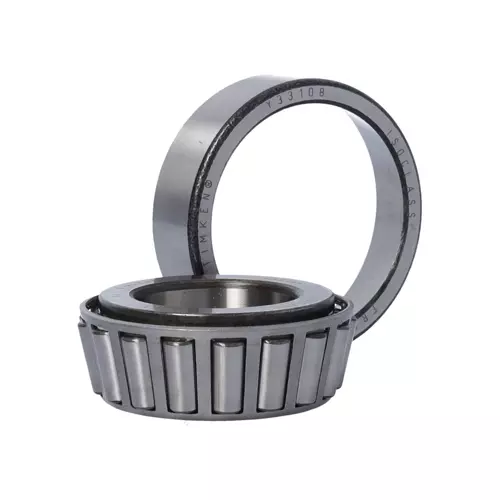

TIMKEN 33108-90KA1轴承代号说明
3
3
1
0
8
-
9
0
K
A
1
3：圆锥滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
08：内径：40 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：材料代码
3：
圆锥滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
08：
内径：40 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：
材料代码
TIMKEN 33108-90KA1轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 33108 |
| 锥体零件号 | X33108 |
| 外圈零件号 | Y33108 |
| 设计单元 | 公制 |
| 轴承净重 |
0.5 Kg 1.1 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 33108 |
| 尺寸规格 | |
| d - 内径 |
40 mm 1.5748 in |
| D - 外圈外径 |
75 mm 2.9528 in |
| B - 锥体宽度 |
26.000 mm 1.0236 in |
| C - 外圈宽度 |
20.500 mm 0.8071 in |
| T - 轴承宽度 |
26.000 mm 1.0236 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.520 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
47 mm 1.85 in |
| db - 锥体背面背衬直径 |
51 mm 2.01 in |
| Da - 外圈正面背衬直径 |
71.90 mm 2.87 in |
| Db - 外圈背面背衬直径 |
67.06 mm 2.64 in |
| Ab - 保持架锥体正面游隙 |
2.3 mm 0.09 in |
| Aa - 保持架锥体背面游隙 |
1.3 mm 0.05 in |
| a - 有效中心位置ˡ³ˡ |
-7.6 mm -0.3 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
27000 N 6080 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
104000 N 23400 lbf |
| C₀ - 静态径向载荷额定值 |
105000 N 23600 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
16500 N 3700 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.64 |
| e - ISO标准系数ˡ⁸ˡ | 0.36 |
| Y - ISO标准系数ˡ⁹ˡ | 1.69 |
| G₁ - 发热系数（滚子滚道） | 29.4 |
| G₂ - 发热系数（挡边-滚子端） | 14.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0771 |
