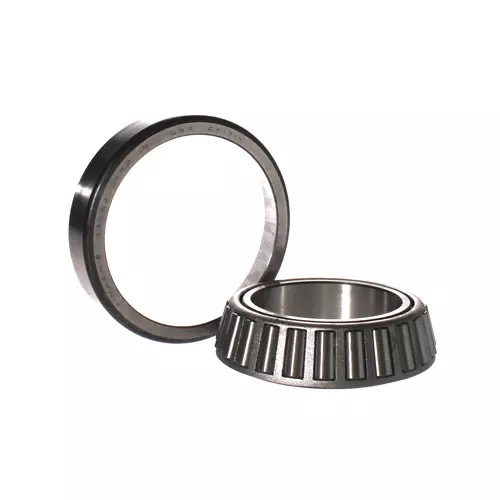

TIMKEN 33287/33462轴承代号说明
3
3
2
8
7
/
3
3
4
6
2
3：25º30' < 锥角 < 27º
32：内径范围：1-2 in
87：部件代号，87表示内圈，内圈基本代号：33287
/：分隔符
3：25º30' < 锥角 < 27º
34：内径范围：1-2 in
62：部件代号，62表示内圈，内圈基本代号：33462
3：
25º30' < 锥角 < 27º
32：
内径范围：1-2 in
87：
部件代号，87表示内圈，内圈基本代号：33287
/：
分隔符
3：
25º30' < 锥角 < 27º
34：
内径范围：1-2 in
62：
部件代号，62表示内圈，内圈基本代号：33462
TIMKEN 33287/33462轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 33000 |
| 锥体零件号 | 33287 |
| 外圈零件号 | 33462 |
| 设计单元 | 英制 |
| 轴承净重 |
2.6 lb 1.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 7/8 in 73.025 mm |
| D - 外圈外径 |
4.625 in 117.475 mm |
| B - 锥体宽度 |
1.1875 in 30.163 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| T - 轴承宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.19 in 81 mm |
| db - 锥体背面背衬直径 |
3.46 in 88 mm |
| Da - 外圈正面背衬直径 |
4.45 in 113.00 mm |
| Db - 外圈背面背衬直径 |
4.09 in 103.89 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.11 in -2.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
8060 lbf 35900 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
31100 lbf 138000 N |
| C₀ - 静态径向载荷额定值 |
44300 lbf 197000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
6020 lbf 26800 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.34 |
| e - ISO标准系数ˡ⁸ˡ | 0.44 |
| Y - ISO标准系数ˡ⁹ˡ | 1.38 |
| G₁ - 发热系数（滚子滚道） | 84.2 |
| G₂ - 发热系数（挡边-滚子端） | 25.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.116 |
