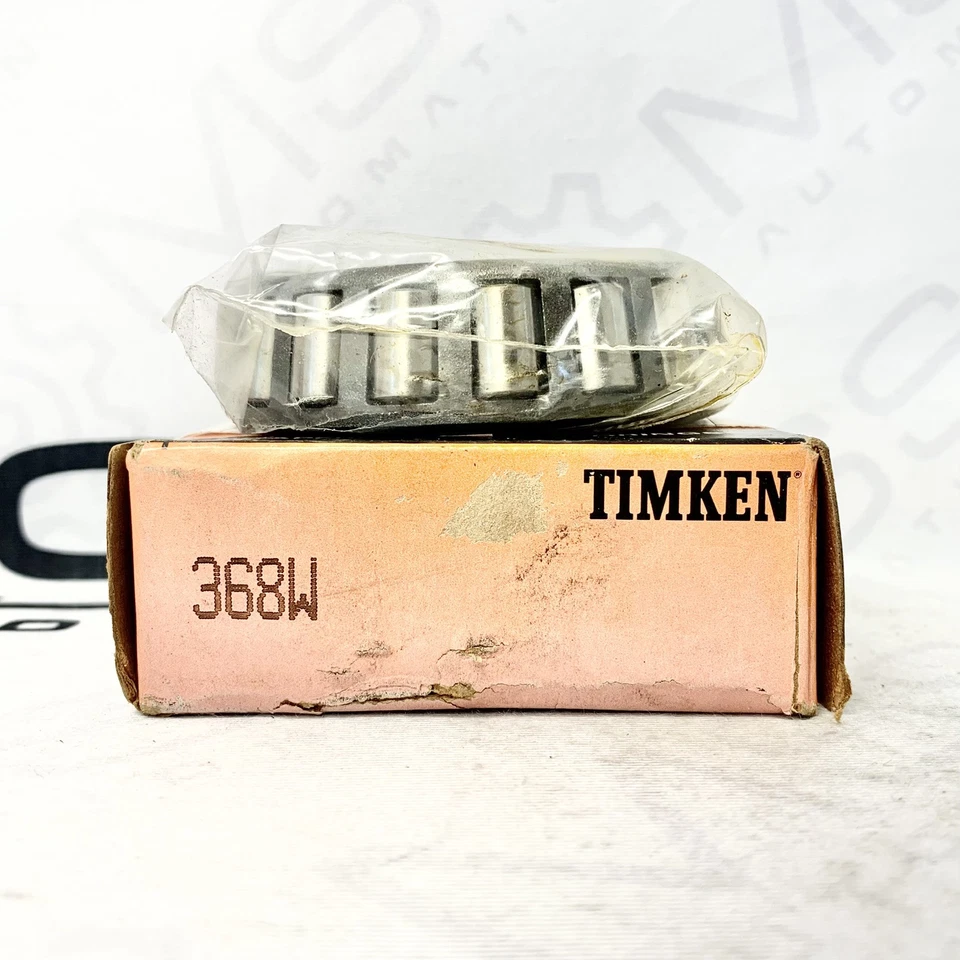

TIMKEN 368W轴承代号说明
3
6
8
W
368：圆锥滚子轴承内圈基本代号：368
W：带槽或键槽
368：
圆锥滚子轴承内圈基本代号：368
W：
带槽或键槽
TIMKEN 368W轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 365 |
| 锥体零件号 | 368W |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
33600 lbf 150000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
8720 lbf 38800 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 in 50.8 mm |
| B - 锥体宽度 |
0.8750 in 22.225 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
2.2 in 56 mm |
| db - 锥体背面背衬直径 |
2.28 in 58 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.17 in -4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
5010 lbf 22300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
19300 lbf 85900 N |
| C₀ - 静态径向载荷额定值 |
21500 lbf 95800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2740 lbf 12200 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.83 |
| G₁ - 发热系数（滚子滚道） | 33.8 |
| G₂ - 发热系数（挡边-滚子端） | 14 |
| Cg - 几何因子ˡ⁹ˡ | 0.0773 |
