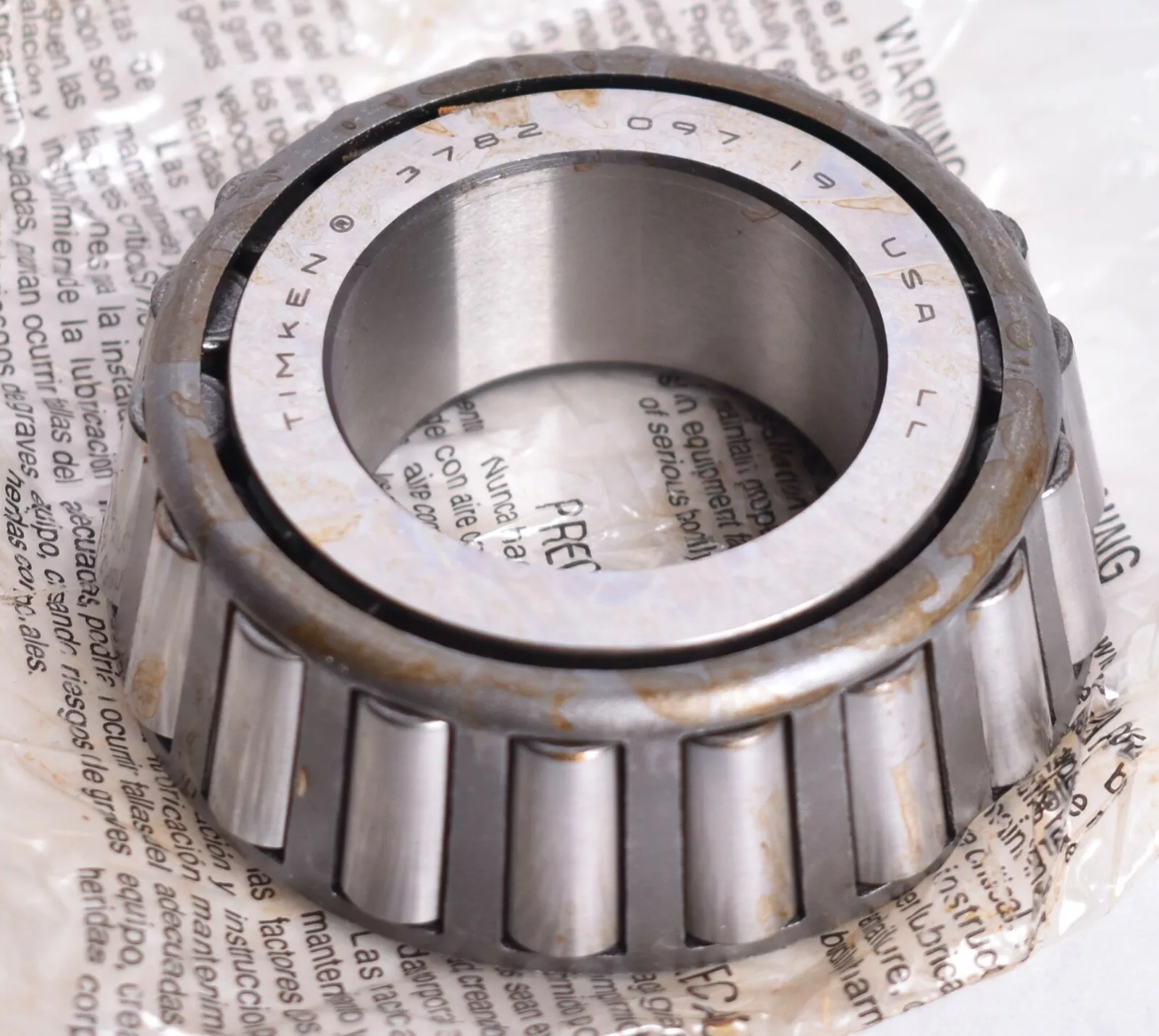

TIMKEN 3782轴承代号说明
3
7
8
2
3782：圆锥滚子轴承内圈基本代号：3782
3782：
圆锥滚子轴承内圈基本代号：3782
TIMKEN 3782轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3700 |
| 锥体零件号 | 3782 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
47800 lbf 213000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
12400 lbf 55100 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/4 in 44.450 mm |
| B - 锥体宽度 |
1.1930 in 30.302 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.05 in 52 mm |
| db - 锥体背面背衬直径 |
2.28 in 58 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
7120 lbf 31700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
27500 lbf 122000 N |
| C₀ - 静态径向载荷额定值 |
34300 lbf 153000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
4120 lbf 18300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.73 |
| G₁ - 发热系数（滚子滚道） | 49.9 |
| G₂ - 发热系数（挡边-滚子端） | 14.5 |
| Cg - 几何因子ˡ⁹ˡ | 0.0903 |
