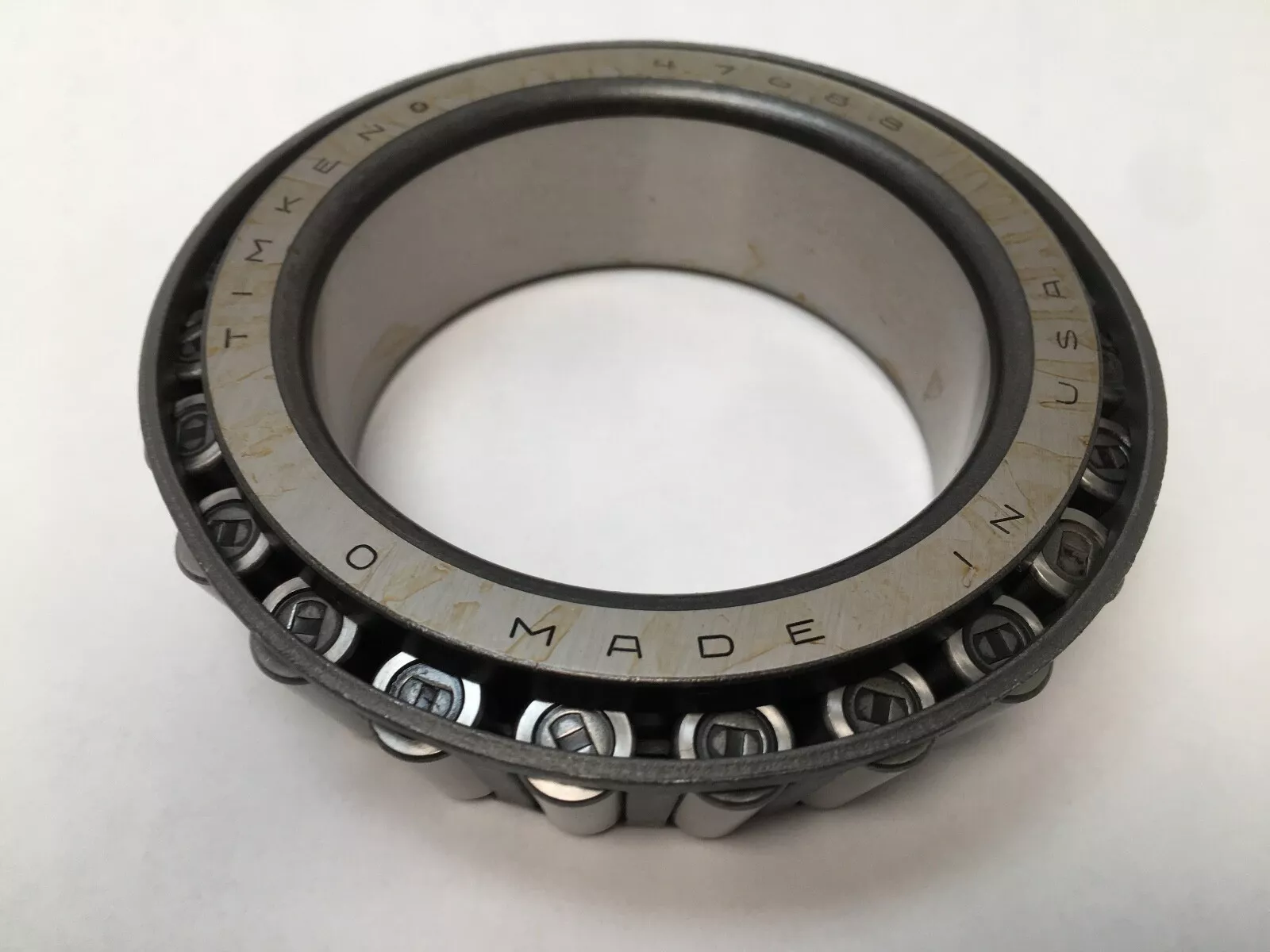

TIMKEN 47688-20629轴承代号说明
4
7
6
8
8
-
2
0
6
2
9
4：27º < 锥角 < 28º30'
76：内径范围：1-2 in
88：部件代号，88表示内圈，内圈基本代号：47688
-2：装配号
06：未知代号
29：材料代码，代号：29
4：
27º < 锥角 < 28º30'
76：
内径范围：1-2 in
88：
部件代号，88表示内圈，内圈基本代号：47688
-2：
装配号
06：
未知代号
29：
材料代码，代号：29
TIMKEN 47688-20629轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 47600 |
| 锥体零件号 | 47688 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
83800 lbf 373000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
21700 lbf 96700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3.2813 in 83.345 mm |
| B - 锥体宽度 |
1.3125 in 33.338 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.58 in 91 mm |
| db - 锥体背面背衬直径 |
3.82 in 97 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.17 in -4.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
12500 lbf 55500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
48100 lbf 214000 N |
| C₀ - 静态径向载荷额定值 |
58900 lbf 262000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
8640 lbf 38400 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.44 |
| Cg - 几何因子ˡ⁹ˡ | 0.127 |
