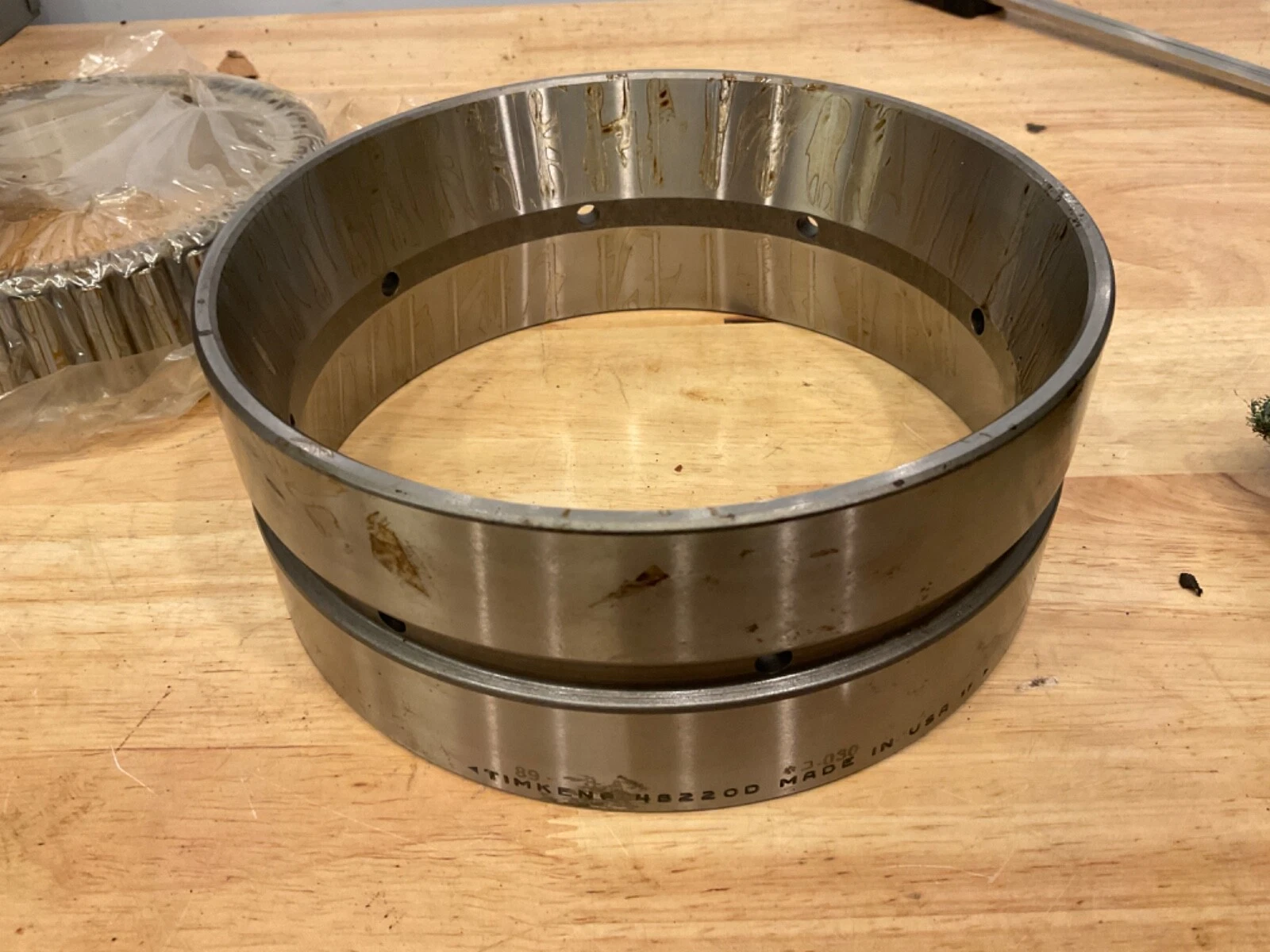

TIMKEN 48220D轴承代号说明
4
8
2
2
0
D
4：27º < 锥角 < 28º30'
82：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：48220
D：TDI 系列组件，双列内圈
4：
27º < 锥角 < 28º30'
82：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：48220
D：
TDI 系列组件，双列内圈
TIMKEN 48220D轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 48200 |
| 外圈零件号 | 48220D |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
7.1875 in 182.563 mm |
| C - 双列外圈宽度 |
2.875 in 73.025 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.8 mm |
| Da - 外圈正面背衬直径 |
6.95 in 176.02 mm |
| 系数 | |
| K - 系数ˡ²ˡ | 1.91 |
| e - ISO标准系数ˡ³ˡ | 0.31 |
| Y₁ - ISO标准系数ˡ⁴ˡ | 2.21 |
| Y₂ - ISO标准系数ˡ⁵ˡ | 3.29 |
| Cg - 几何因子ˡ⁶ˡ | 0.114 |
