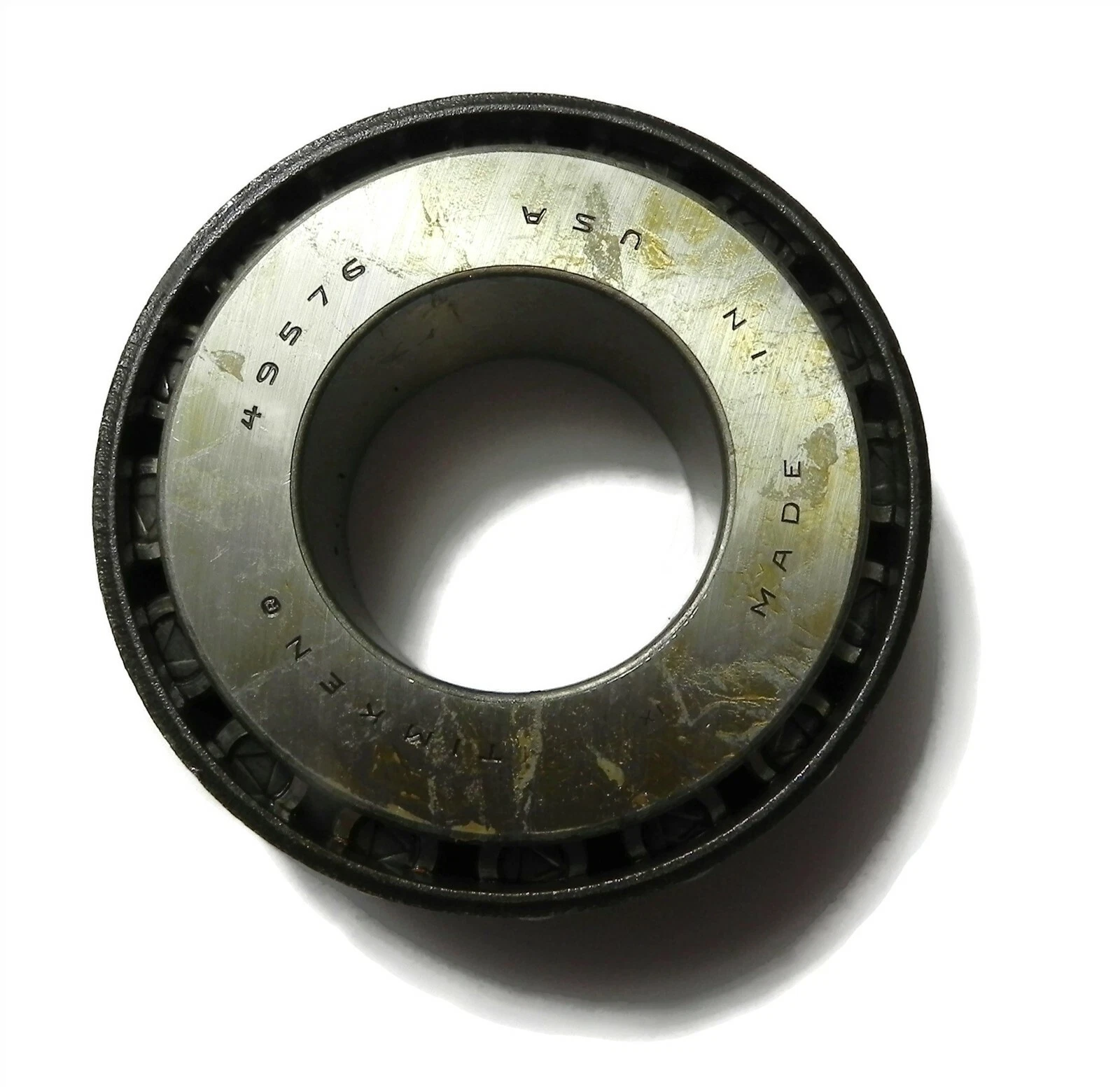

TIMKEN 49576轴承代号说明
4
9
5
7
6
4：27º < 锥角 < 28º30'
95：内径范围：1-2 in
76：部件代号，76表示内圈，内圈基本代号：49576
4：
27º < 锥角 < 28º30'
95：
内径范围：1-2 in
76：
部件代号，76表示内圈，内圈基本代号：49576
TIMKEN 49576轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 49500 |
| 锥体零件号 | 49576 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
61600 lbf 274000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
16000 lbf 71000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/4 in 44.450 mm |
| B - 锥体宽度 |
1.2500 in 31.750 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
2.13 in 54 mm |
| db - 锥体背面背衬直径 |
2.17 in 55 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.28 in -7.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
9170 lbf 40800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
35400 lbf 157000 N |
| C₀ - 静态径向载荷额定值 |
35000 lbf 155000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
6290 lbf 28000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.46 |
| G₁ - 发热系数（滚子滚道） | 49.1 |
| G₂ - 发热系数（挡边-滚子端） | 14.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.0946 |
