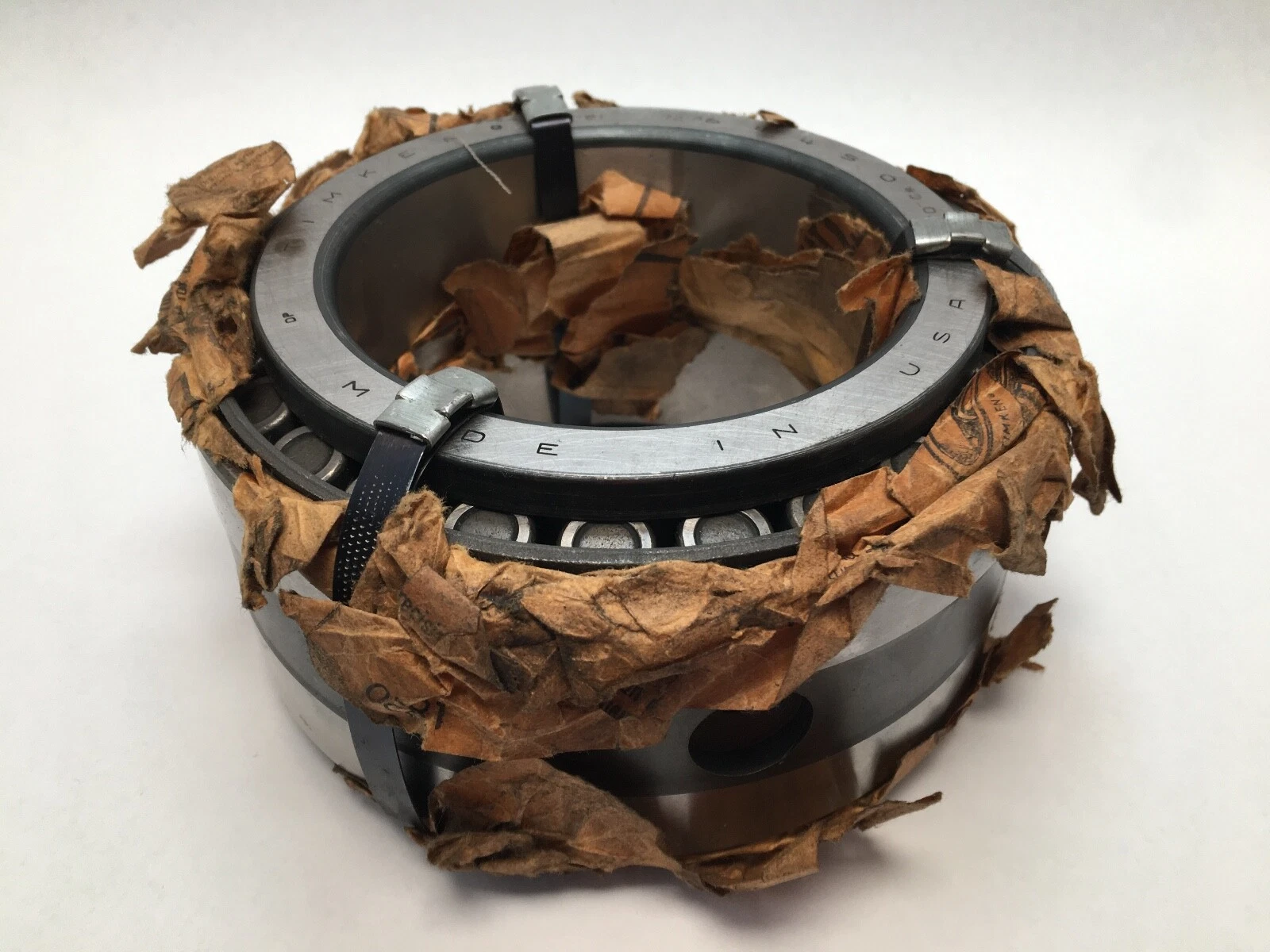

TIMKEN 64450/64700DC轴承代号说明
6
4
4
5
0
/
6
4
7
0
0
D
C
6：30º30' < 锥角 < 32º30'
44：内径范围：1-2 in
50：部件代号，50表示内圈，内圈基本代号：64450
/：分隔符
6：30º30' < 锥角 < 32º30'
47：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：64700
D：TDO 系列，双列外圈
C：尺寸与基本零件号不同，不可互换
6：
30º30' < 锥角 < 32º30'
44：
内径范围：1-2 in
50：
部件代号，50表示内圈，内圈基本代号：64450
/：
分隔符
6：
30º30' < 锥角 < 32º30'
47：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：64700
D：
TDO 系列，双列外圈
C：
尺寸与基本零件号不同，不可互换
TIMKEN 64450/64700DC轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 64000 |
| 锥体零件号 | 64450 |
| 外圈零件号 | 64700DC |
| 设计单元 | 英制 |
| 轴承净重 |
16.94 lb 7.686 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
4 1/2 in 114.3 mm |
| D - 外圈外径 |
7 in 177.8 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| C - 双列外圈宽度 |
2.75 in 69.85 mm |
| T - 轴承锥体总宽度 |
3.6249 in 92.072 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.03 in 0.8 mm |
| db - 锥体背面背衬直径 |
5.16 in 131 mm |
| Da - 外圈正面背衬直径 |
6.81 in 172.97 mm |
| Aa - 保持架锥体背面间隙 |
0.2 in 5.1 mm |
| a - 有效中心位置ˡ³ˡ |
0.05 in 1.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（单列，9000万转）ˡ⁴ˡ |
16000 lbf 71200 N |
| C₁ - 动态径向额定值（双列，100万转）ˡ⁵ˡ |
108000 lbf 478000 N |
| C₉₀₍₂₎ - 动态径向额定值（双列，9000万转）ˡ⁶ˡ |
27900 lbf 124000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
14100 lbf 62900 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 1.13 |
| e - ISO标准系数ˡ⁹ˡ | 0.52 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 1.31 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 1.95 |
| Cg - 几何因子ˡ¹²ˡ | 0.115 |
