TIMKEN 74537-90217轴承代号说明
7
4
5
3
7
-
9
0
2
1
7
7：32º30' < 锥角 < 36º
45：内径范围：1-2 in
37：部件代号，37表示内圈，内圈基本代号：74537
-9：装配号
02：材料代码，代号：02
17：材料代码，代号：17
7：
32º30' < 锥角 < 36º
45：
内径范围：1-2 in
37：
部件代号，37表示内圈，内圈基本代号：74537
-9：
装配号
02：
材料代码，代号：02
17：
材料代码，代号：17

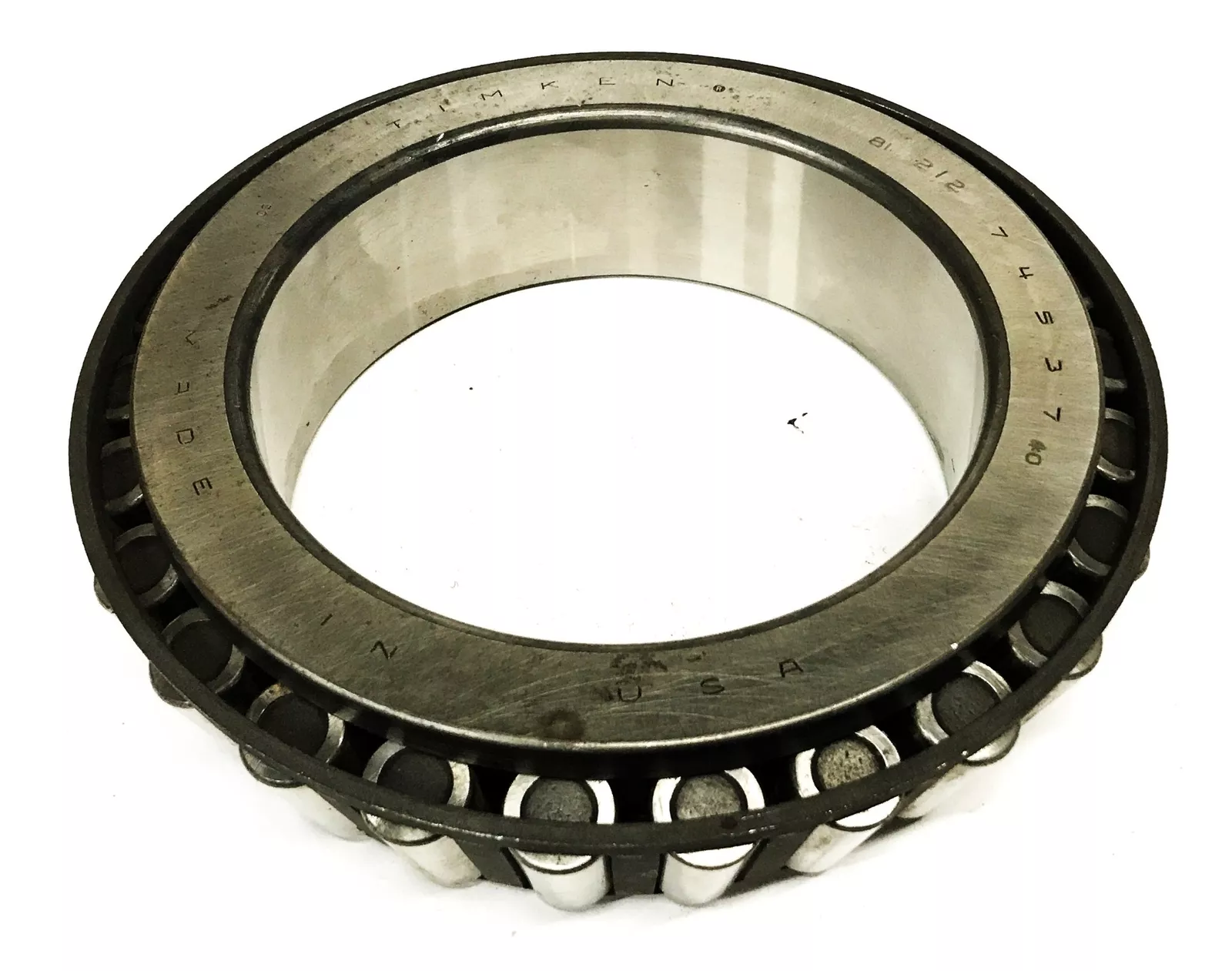

TIMKEN 74537-90217轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 74000 |
| 锥体零件号 | 74537 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
150000 lbf 665000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
38800 lbf 172000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
5 3/8 in 136.525 mm |
| B - 锥体宽度 |
1.875 in 47.625 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
5.83 in 148 mm |
| db - 锥体背面背衬直径 |
6.1 in 155 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.17 in 4.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.09 in 2.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
22300 lbf 99000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
85900 lbf 382000 N |
| C₀ - 静态径向载荷额定值 |
138000 lbf 614000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
18600 lbf 82600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.2 |
| G₁ - 发热系数（滚子滚道） | 363 |
| G₂ - 发热系数（挡边-滚子端） | 68.5 |
| Cg - 几何因子ˡ⁹ˡ | 0.134 |
