NSK 130TAC20FMDBCP10P-01 Q轴承代号说明
1
3
0
T
A
C
2
0
F
M
D
B
C
P
1
0
P
-
0
1
-
Q
130：轴承内径：130mm
TAC：推力角接触球轴承，接触角 50°
20F：与 NN30 系列配合使用
M：铜合金保持架
DB：双列背对背（<>）配对
CP10：特殊预紧，预紧中间值 10μm
P-01：特殊精度
-Q：商业包装，金色纸盒不覆膜单个或成对包装
130：
轴承内径：130mm
TAC：
推力角接触球轴承，接触角 50°
20F：
与 NN30 系列配合使用
M：
铜合金保持架
DB：
双列背对背（<>）配对
CP10：
特殊预紧，预紧中间值 10μm
P-01：
特殊精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装

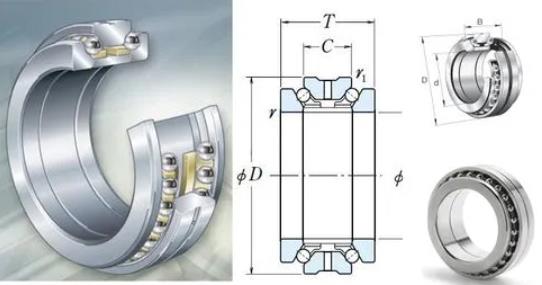

NSK 130TAC20FMDBCP10P-01 Q轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 130 |
| 总厚度 | T | 84 |
| 外圈厚度 | C | 42 |
| rmin | 2 | |
| r1 min | 1 | |
| da | 160 | |
| Da | 187 | |
| ra max | 2 | |
| rb max | 1 | |
| 油槽宽 | W | 14 |
| 切口宽 | L | 6 |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Ca | 125 |
| 基本额定静载荷 | Coa | 395 |
| 极限轴向载荷 | 61.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 轻（L）预紧 | 2295 | |
| 油润滑 - 轻（L）预紧 | 2550 | |
| 脂润滑 - 轻（L）预紧（连续安全运行） | 1463.0625 | |
| 油润滑 - 轻（L）预紧（连续安全运行） | 1625.625 | |
| 其他参数 | ||
| 接触角（度） | 50 | |
| 油孔数 | m | 4 |
| 质量（kg）（参考值） | 3.96 | |
| 计算结果 | ||
| 预紧力（N） | 3940 | |
| 轴向刚度（N/μm） | 1453 | |
