NSK 120TAC20FME3DBCP1-06轴承代号说明
1
2
0
T
A
C
2
0
F
M
E
3
D
B
C
P
1
-
0
6
120：轴承内径：120mm

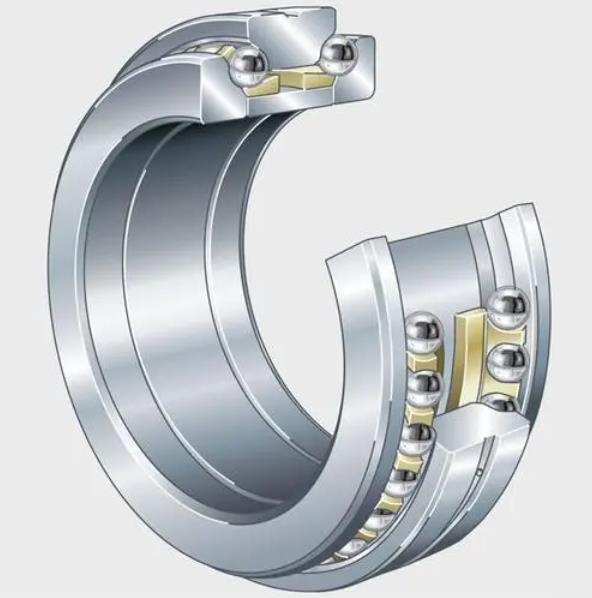

TAC：推力角接触球轴承，接触角 50°
20F：与 NN30 系列配合使用
M：铜合金保持架
E3：外圈带油孔
DB：双列背对背（<>）配对
CP1-06：特殊未知预紧
120：
轴承内径：120mm
TAC：
推力角接触球轴承，接触角 50°
20F：
与 NN30 系列配合使用
M：
铜合金保持架
E3：
外圈带油孔
DB：
双列背对背（<>）配对
CP1-06：
特殊未知预紧
NSK 120TAC20FME3DBCP1-06轴承尺寸、参数与图纸

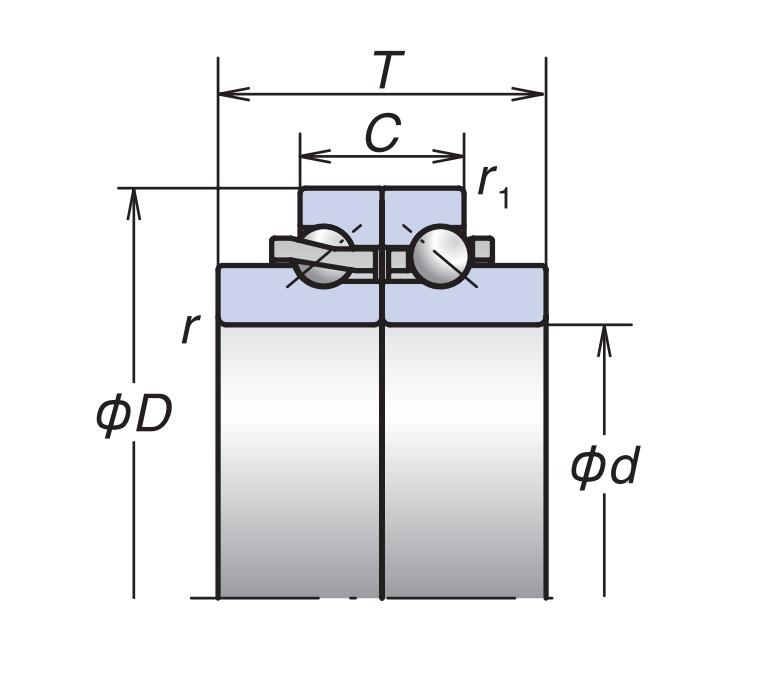

| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 120 |
| 总厚度 | T | 72 |
| 外圈厚度 | C | 36 |
| rmin | 2 | |
| r1 min | 1 | |

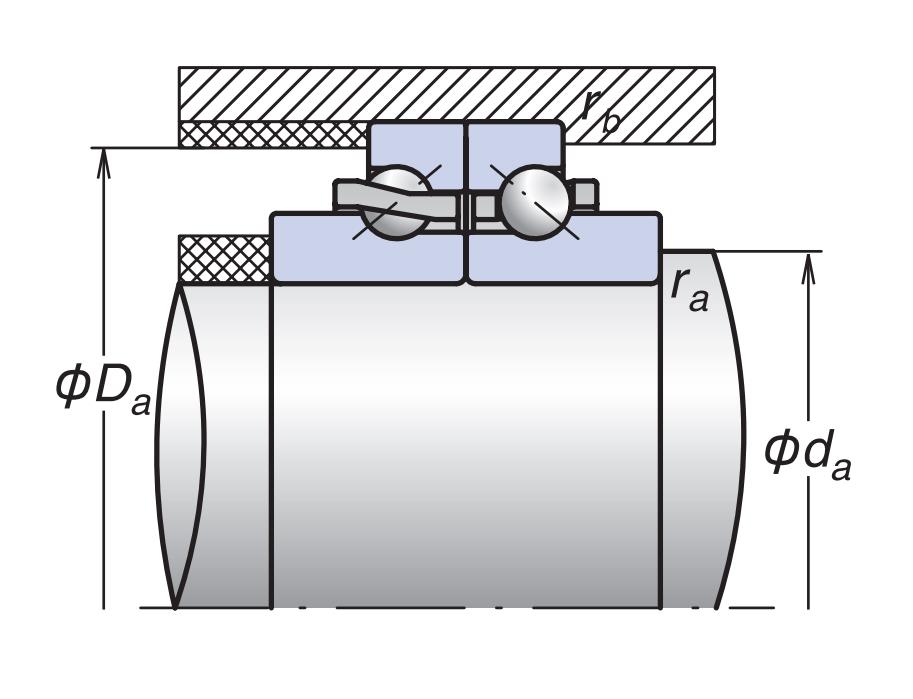

| da | 144 | |
| Da | 168 | |
| ra max | 2 | |
| rb max | 1 | |

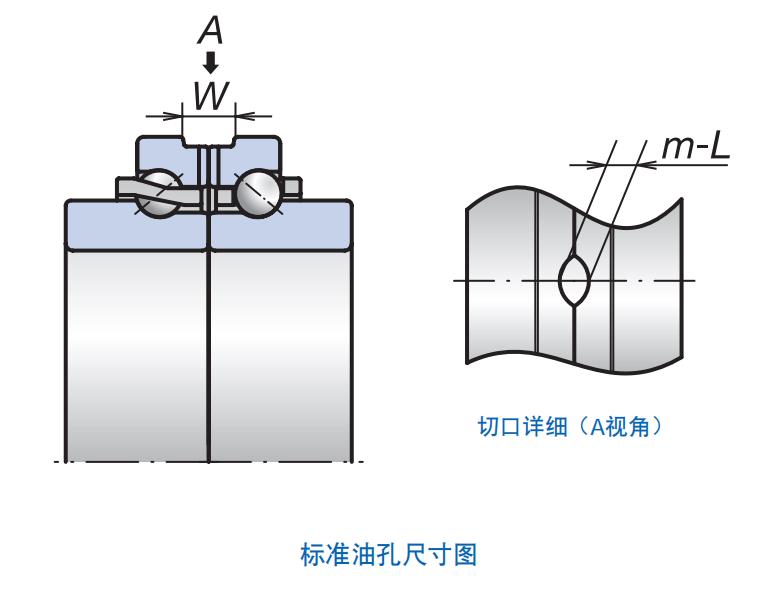

| 油槽宽 | W | 14 |
| 切口宽 | L | 6 |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Ca | 98.5 |
| 基本额定静载荷 | Coa | 325 |
| 极限轴向载荷 | 49 | |
| 极限转速（min-1） | ||
| 脂润滑 - 轻（L）预紧 | 2550 | |
| 油润滑 - 轻（L）预紧 | 2805 | |
| 脂润滑 - 轻（L）预紧（连续安全运行） | 1625.625 | |
| 油润滑 - 轻（L）预紧（连续安全运行） | 1788.1875 | |
| 其他参数 | ||
| 接触角（度） | 50 | |
| 油孔数 | m | 4 |
| 质量（kg）（参考值） | 2.63 | |
| 计算结果 | ||
| 预紧力（N） | 4190 | |
| 轴向刚度（N/μm） | 1551 | |
